GibbsCAM机床仿真定制流程

    9．注意机床装配时轴标签的使用：

    机床装配时建议采用固定标签，罗列如下：

    X1，Y1，Z1，A1，B1，C1，K1 第一刀塔组标签

    X2，Y2，Z2，A2，B2，C2，K2 第二刀塔组标签

    X3，Y3，Z3，A3，B3，C3，K3 第三刀塔组标签

    …

    X99，Y99，Z99，A99，B99，C99，K99 第九九刀塔组标签

    X101，Y101，Z101，A101，B101，C101，P101 第一主轴组标签

    …

    X199，Y199，Z199，A199，B199，C199，P199 第九九主轴组标签

    （以上K代表刀塔旋转标签，P代表零件标签，其它X Y Z A B C分别代表轴运动部件标签）更多内容参见GIBBS软件自带教程《Machine Sim》。

    至此机床的运动创建完成。

    另外一般机床所有刀柄均为活动刀柄，所以不能在机床构建时创建刀柄，刀柄的创建需在零件编程状态下自定义刀柄。

    1.注意创建刀柄时，刀柄尖点均指向XZ坐标系原点（作为刀柄统一的基准）。

    2.车刀刀柄需和实际刀柄的方向一致才能正常加载。

    3.铣刀刀柄创建一个方向即可，不同方向铣刀刀具加载刀柄后，铣刀刀柄会自动旋转方向。

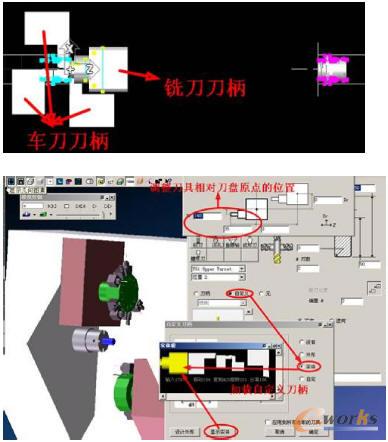

    图19 零件编程状态下自定义刀柄

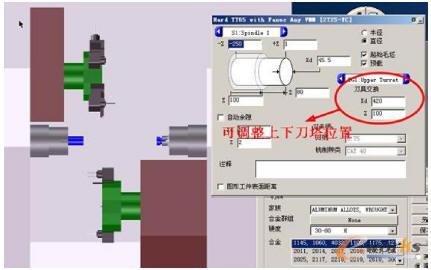

    4.上下刀塔的位置关系可以通过刀具交换位置进行重新调整：

    图20 上下刀塔重新调整
