GibbsCAM机床仿真定制流程

发布时间：2012-10-06 来源：Cimatron

关键字：GibbsCAM 机床仿真机床定制流程

收藏好文推荐打印

GibbsCAM软件是全球先进CAD/CAM技术方面的领导者，在车，铣，车铣复合和多任务复合加工领域拥有20多年的经验，成为此领域的领导者。尤其是在MTM多任务加工方面加工领域更是处于领军地位。下面我们将以QTT65机床为例，介绍GibbsCAM机床仿真定制的流程。

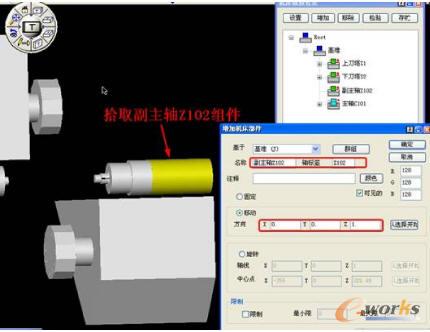

3）副主轴Z102组件定义：拾取副主轴Z102组件，注意在“基准”目录下继承“副主轴Z102”，轴标签输为“Z102”，移动方向参数设置为“X0，Y0，Z1”(副主轴可Z向运动)。

图13 副主轴Z102组件定义

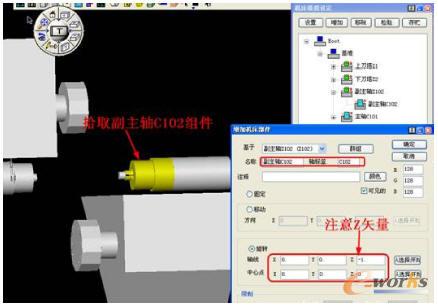

4）副主轴C102定义：拾取副主轴C102组件，注意在“副主轴Z102”目录下继承“副主轴C102”，轴标签输为“C102”，旋转轴线为“X0Y0，Z-1”（注意副主轴旋转矢量和主轴相反，所以输入-1），旋转中心为“X0Y0，Z0”。

图14 副主轴C102定义

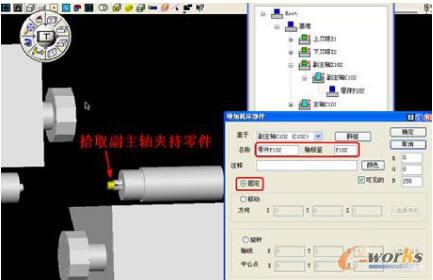

5）副主轴加工零件定义：拾取副主轴加工零件，在“副主轴C102”目录下继承“零件P102”，零件标签为“P102”。运动状态设置为“固定”。

图15 副主轴加工零件定义

共7页
