GibbsCAM多任务车铣复合加工（MTM）实例讲解

    GibbsCAM软件产品线支持2-5轴铣削，车削，车铣复合，多任务车铣复合加工和线切割。

    造型方面：GibbsCAM软件提供完整的制造建模功能，包括2维，2.5维，3维线框，曲面和实体建模；

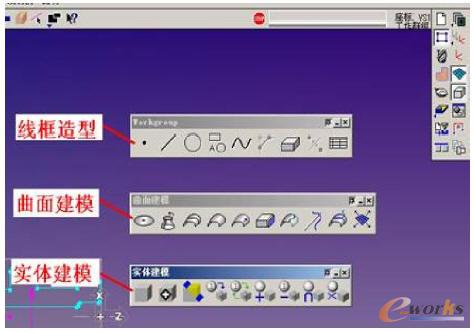

    图1 GibbsCAM造型工具条

    支持外界导入图形导入：GibbsCAM数据接口可以广泛读取行业标准的CAD数据格式，支持所有标准接口-SAT，Parasolid，IGES，STEP，VDA，VRML，STL，DXF 等，另外还可直接读取Solidedge，Solidworks，Pro/E，CATIA，Autodest，UG等常用软件图档，避免了格式转化造成的信息丢失。

    图2 GibbsCAM数据接口

    下面对一零件做双刀塔双主轴多任务车铣复合加工（MTM）的技术讲解，以增进大家对GibbsCAM多任务车铣复合加工（MTM）的了解。

    多任务车铣复合加工（MTM）定义：多任务加工是指同时拥有车削和铣削的功能，多主轴，多刀塔，材料在多工位加工，无需人工而材料自动从一个主轴转移到另一个毛坯从一端进入，工件从另一段出来，根据机床的不同还包括其它各种附件的运动。

    建立文档：

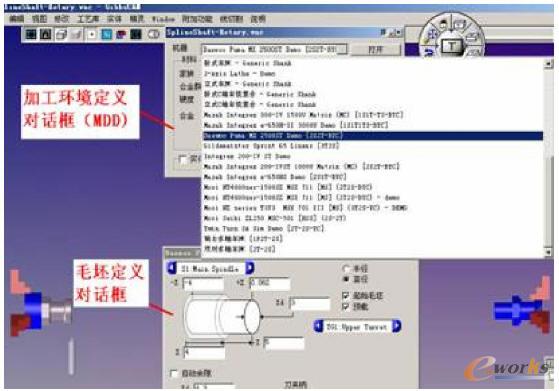

    加工环境定义对话框：在机器栏对应的是与机床结构相匹配各种不同的加工环境（MDD）。此零件我们采用双刀塔双主轴的MDD加工环境。在车铣复合领域，机床种类繁多，结构各异，有单刀塔单主轴，双刀塔双主轴，三刀塔双主轴等， GibbsCAM通过MDD可以定制不同的加工环境（MDD）。

    毛坯定义对话框：设置毛坯，刀具换刀点和安全间隙。

    图3 毛坯定义对话框
