GibbsCAM机床仿真定制流程

发布时间：2012-10-06 来源：Cimatron

关键字：GibbsCAM 机床仿真机床定制流程

收藏好文推荐打印

GibbsCAM软件是全球先进CAD/CAM技术方面的领导者，在车，铣，车铣复合和多任务复合加工领域拥有20多年的经验，成为此领域的领导者。尤其是在MTM多任务加工方面加工领域更是处于领军地位。下面我们将以QTT65机床为例，介绍GibbsCAM机床仿真定制的流程。

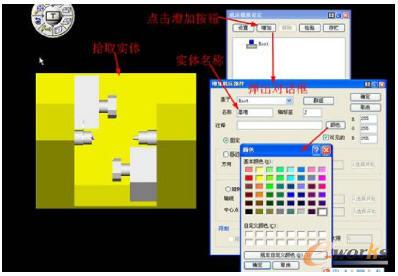

2.机床模拟设定窗口打开后，点击增加按钮，拾取要定义的机床部件（拾取后显示黄色），基于ROOT目录，名称命名为“基准”，轴标签“J”。打开颜色对话框可以定义基准颜色。此部件为非运动部件。点击确定，定义完成。

图3 定义基准颜色

后面我们分别定义上下刀塔和主副轴的运动关系。

3.上刀塔组定义：

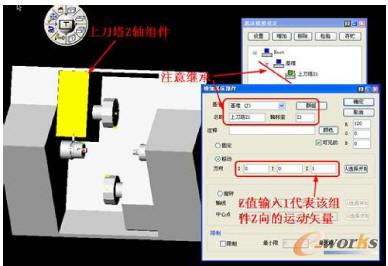

1）上刀塔Z1轴定义：拾取Z1轴组件，在“基准”目录下名称文本框输入“上刀塔Z1”（名称可以根据习惯自定义）。轴标签输入“Z1”（注意轴标签“Z1”是固定的，建议以下各轴也使用是固定标签)。Z1轴为Z向直线运动，沿哪个轴向移动即在哪个方向空格输入1或-1（+-1分别代表不同矢量方向），所以移动方向参数设置为：“X0，Y0，Z1”，注意Z1轴矢量。

图4 上刀塔Z1轴定义

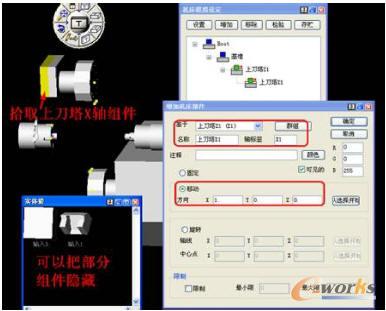

2）上刀塔X1轴定义：拾取X1轴组件，在“上刀塔Z1”目录下继承“上刀塔X1”，轴标签为“X1”。移动方向参数设置为：“X1，Y0，Z0”。

图5 上刀塔X1轴定义

共7页
