GibbsCAM机床仿真定制流程

发布时间:2012-10-06 来源:Cimatron
GibbsCAM软件是全球先进CAD/CAM技术方面的领导者,在车,铣,车铣复合和多任务复合加工领域拥有20多年的经验,成为此领域的领导者。尤其是在MTM多任务加工方面加工领域更是处于领军地位。下面我们将以QTT65机床为例,介绍GibbsCAM机床仿真定制的流程。

    下刀塔其它组件同上刀塔设值,不再累述。

    5.主轴定义:

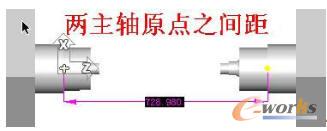

    建造机床时两主轴之间的距离须根据机床原点的实际距离写进MDD,且造型时两主轴距离和MDD数值要保持一致:主轴原点Z0,副主轴原点在Z 728.98(原点参数从户机床设置里获取)。

主轴定义

    图9 主轴定义

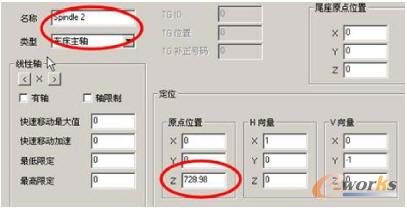

    MDD主副轴设置:主轴Z:0,副轴Z:728.98

MDD主副轴设置

    图10 MDD主副轴设置

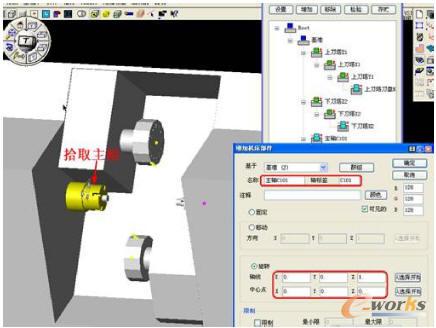

    1)主轴定义:拾取主轴组件,注意在“基准”目录下继承“主轴C101”,轴标签输为“C101”,旋转轴线为“X0Y0,Z1”,旋转中心为“X0Y0,Z0”。

主轴定义

    图11 主轴定义

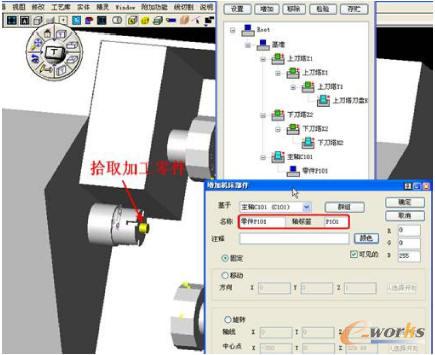

    2)主轴加工零件定义:拾取主轴加工零件,在“主轴C101”目录下继承“零件P101”,零件标签为“P101”。运动状态设置“固定”。

主轴加工零件定义

    图12 主轴加工零件定义
