GibbsCAM机床仿真定制流程

发布时间:2012-10-06 来源:Cimatron
GibbsCAM软件是全球先进CAD/CAM技术方面的领导者,在车,铣,车铣复合和多任务复合加工领域拥有20多年的经验,成为此领域的领导者。尤其是在MTM多任务加工方面加工领域更是处于领军地位。下面我们将以QTT65机床为例,介绍GibbsCAM机床仿真定制的流程。

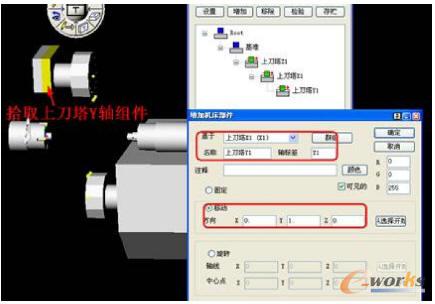

    3)上刀塔Y1轴定义:拾取Y1轴组件,在“上刀塔X1”目录下继承“上刀塔Y1”,轴标签为“Y1”,移动方向参数设置为“X0,Y1,Z0”。

上刀塔Y1轴定义

    图6 上刀塔Y1轴定义

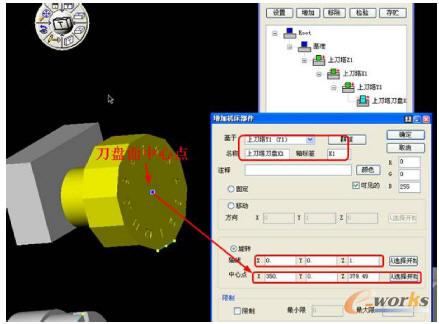

    4)上刀塔刀盘定义:拾取刀盘组件,在“上刀塔Y1”目录下继承“上刀塔刀盘K1”。K1轴绕Z轴旋转运动。所以旋转轴线参数设置为“X0,Y0,Z1”(绕哪个轴向旋转须在哪个轴线空格输入1或-1)。另外还必须指定旋转中心,K1轴旋转中心是刀盘面中心,拾取刀盘面中心点,点击“从选择开始”即可自动载入点坐标“X350,Y0,Z379.49”。

上刀塔刀盘定义

    图7 上刀塔刀盘定义

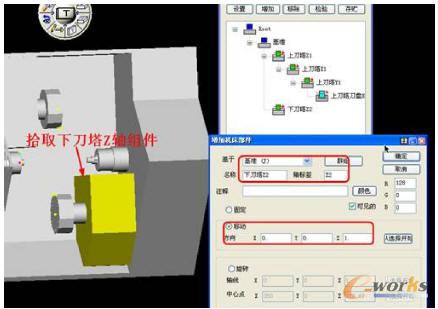

    4.下刀塔组定义:

    拾取下刀塔Z2轴组件,注意在“基准”目录下继承“下刀塔Z2”,轴标签为“Z2”。移动方向参数设置为“X0,Y0,Z1”,注意Z2轴矢量和上刀塔Z1矢量一致。

下刀塔组定义

    图8 下刀塔组定义
