本文针对机床行业需求大的自制零件——轴承座现有的传统工艺、产能、管理及采用自动线后工艺、产能及管理等方面的分析，推出新研制的智能化自动线，显示出智能化自动线的优点，旨在推广智能化自动线。

自动线的性能

1. 总控系统

目前，桁架式自动生产线的机械手一般均采用PLC控制，机床则采用独立的数控系统控制。本条自动线的最大特点：选用西门子840Dsl一套控制系统控制整条自动线的运作。如图3所示，其优势：通信方式灵活，易于与上位机进行数据交换，便于管理；有利于复杂工艺流程编写；编程方式灵活。

一套控制系统的全柔性，可统一程序管理，实现个体单元的程序共享，程序之间可直接调用、启动、中断，使生产线的工艺流程更加灵活，实现全柔性。根据不同的零件，自动调用相应的加工程序、匹配相应的加工参数，进行柔性加工。

2.外部显示器、上位机

设计一个监控工作台，其上设有外部显示器，内部有两台性能高的工业级服务器——上位机，通过以太网与现场设备进行数据交换，能够实现整条生产线设备运行状态的监视和控制，以及用于机床的状态维护和数据管理等功能。监控系统采用前沿的网页式设计，通过无线局域网或者是互联网，对生产线状态进行远程监控。

3.生产线看板

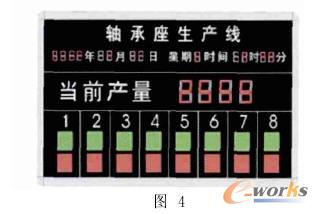

在自动线上方悬挂一台液晶电视机，作为生产线看板（见图4），用于实时显示生产线的生产状态、原料状态、质量状况以及设备状况等生产数据。根据看板上提供的信息，工人可以更加有效地进行具体工作；工段长还可以从看板上监测生产状态、物料处理及设备运行状况。

4.智能化体现

（1）可显示内容：①工件信息可显示内容：零件图样、加工工艺、加工工件数量、合格品数量、废件数量、成品件编码及废品件编码；零件各部位Cp值分析、成品Cp值分析。②加工轨迹可模拟显示：通过三维画面可直接反映出来。③刀具信息可显示内容：每把刀具数量统计、刀具种类数量统计、刀具总数统计（刀塔上把合刀具数量）、每把刀具寿命统计（刀片）、每把刀具寿命管理统计（人工输入）及刀具寿命管理（自动提醒换刀、使用时间显示）。④生产线性能分析可显示内容：生产线整体开工率，程序运行时间/开机时间的百分比；生产线整体故障率（所有设备报警的统计）；合格品率（Cp值分析法）。⑤上位机与测量机连接，显示测量机的检测内容。上位机画面与外置显示器连接，点击后可直接显示上诉内容。

（2）报警：润滑报警、注油提示（机械手、主机）；切削液（液位报警、更换报警及切削液注入时间等人工输入）；液压站的温度报警、液位报警及液压油更换报警（液压油注入时间，需人工输入）；设备维护含月维护报警（内容可输入）、年维护输入（内容可输入）；刀具破损报警。

（3）可监控内容：各个点状态均检测，如刀具状态、程序管理、报警信息、加工现状、各设备效率等。相关人员只需打开浏览器通过局域网或互联网连接到自行研发的智能监控系统，按照不同的管理权限，可对整条自动线依据各自职能实现加工程序的远程传输、生产线状态的远程监控、产品数据管理和远程故障诊断。

（4）生产线的自适应性：测量机的配备实现了对零件关键部位的在线测量，测得的数据与上位机时时通信，对零件的质量实现在线监控和调整。

（5）分析统计界面：各设备报警及故障统计、各设备报警故障排除时间统计（人工输入）。

（6）其他功能：具有短信智能发送功能，当机床有故障或需要定时维护时，能够“主动”发送短信给相关人员，进行及时提醒。

结语

从上述可见，轴承座自动线具有极高的智能化，可有效地提高产品质量、提高生产率、降低成本和优化管理模式。轴承座自动线的成功开发，对行业内部来讲，将为机床产量的提高提供生产能力储备，同时为轴承座的标准化、产业化提供平台；对国外而言，可展示我国拥有完整智能化生产线制作能力，可快速而有效地服务用户市场，起到自动线示范应用作用。
