GibbsCAM多任务车铣复合加工（MTM）实例讲解

发布时间：2012-10-05 来源：Cimatron

关键字：GibbsCAM 车铣复合加工 MTM

收藏好文推荐打印

GibbsCAM高级多任务车铣复合加工（MTM）功能是市场上最佳解决方案之一，功能强大，可对多主轴多刀塔的多任务车铣复合加工机床进行完美编程。高级GibbsCAM仿真器可确保安全加工，无干涉，且与机床不会发生碰撞。GibbsCAM是极少数可充分利用最新机床生产力进行满负荷生产的CAM解决方案之一，已成为机床商不可或缺的辅助性工具。

点击铣削按钮进入铣加工编程策略：

铣加工包括点孔，轮廓铣，开粗，曲面加工等策略，可以完成2.5-5轴、2维曲线或3D曲面的加工。

尾部进行轮廓铣削：选用T3立铣刀，在编程对话框设置圆弧进刀，开启刀具半径补偿。注意激活主轴XY坐标系统。

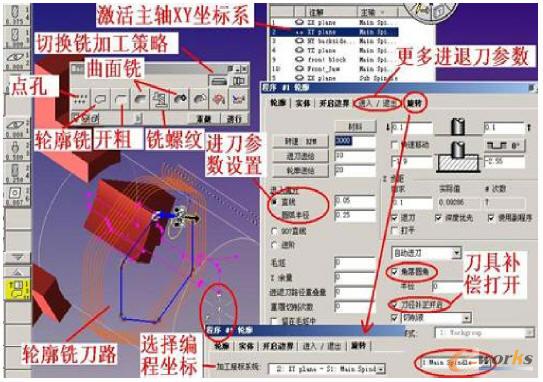

图10 铣加工编程策略对话框

前端齿轮旋转铣削：选用下刀塔T8成型刀，依然采用轮廓铣削策略，拾取齿轮线（图中蓝色线为齿轮线），在编程对话框通过设置旋转铣削参数（包括旋转次数，旋转角度）实现齿轮的联动加工。注意激活主轴YZ坐标系统。

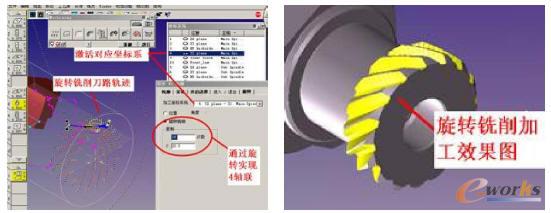

图11 前端齿轮旋转铣削

GibbsCAM软件支持MTM机床主轴和次要主轴的自动卡抓，卸载运动，支持其它所有机床附件的机械运动。

主轴端加工完毕后，GibbsCAM通过控制次要主轴入，卸载主轴，次要主轴归位实现工件在两主轴间位置的变换，进行次要主轴端的车铣加工。

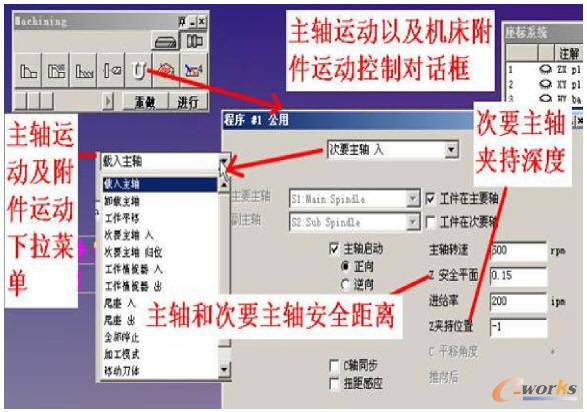

图12 MTM机床主轴和次要主轴加工
