GibbsCAM机床仿真定制流程

    GibbsCAM软件是全球先进CAD/CAM技术方面的领导者，在车，铣，车铣复合和多任务复合加工领域拥有20多年的经验，成为此领域的领导者。尤其是在MTM多任务加工方面加工领域更是处于领军地位。

    MTM多任务加工领军地位的必要条件：机床仿真功能。面对更复杂的运动结构时，GibbsCAM可根据实际机床结构自行创建机床，进行机床仿真，并结合同步管理器，调整程序，使多刀塔多主轴的程序以最优化，最可靠的方式同步运动，确保安全加工。

    下面我们将以QTT65机床为例，介绍GibbsCAM机床仿真定制的流程：

一、机床建模

    1.机床模型可以用CIMATRON或其它软件造型完成，导入模型时注意各个组件相互独立(非融合状态)。

    2.机床的尺寸要实际测量，根据客户要求，一般精确绘出主轴和刀塔位置及相关干涉部件。

    3.造型时注意所有部件尽量和实际机床位置尺寸一致，双主轴和双刀塔须在同一平面上（也有的机床主轴和副轴在X向是不一致的）。

    图1 双主轴和双刀塔须在同一平面上

二、机床运动装配

    1.加载机床模型，进入构建机床。

    装配机床时注意坐标系的位置：坐标系在机床原点，且以XY坐标系存贮装配好的文档。

    机床原点位置在主轴卡盘中心，Z向位置因不同机床而有所不同。

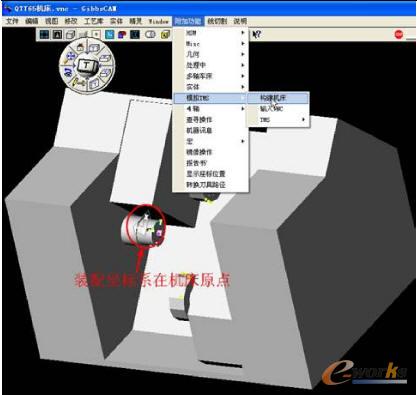

    图2 加载机床模型，进入构建机床
