NX在锻管复合型面数控加工中的应用

发布时间：2014-01-17 作者：李健李雷来源：万方数据

关键字：复合型面加工 NX建模锻管加工

收藏好文推荐打印

NX作为一款高端的CAD/CAM软件，在实际加工中有着广泛的应用。通过NX4.0自动编程的方式，在TK42200数控龙门铣镗床上加工压力容器上的关键件——锻管复合型面，生产效率高，加工质量好，生产成本低。该方法对其它复合型面的加工也有借鉴意义。

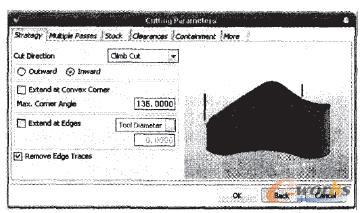

　　接着，进入“Area Milling Method”（区域铣削驱动方式）功能模块，在“Pattem”（走刀方式）下拉菜单里选择“Follow Periphery”（跟随周边加工方式），在“step over”下拉菜单里选择“scallop”选项，将刀具步距设定成0.50mm（精加工步距），半精加工时刀具步距设定成1mm，如图7所示。确定后，通过“Cut Area”（加工区域）功能模块选择被加工区域，即锻管顶面R1924圆弧与其内壁相交的R25过渡圆弧，如图8所示，并在“feeds and speeds”功能模块里设定加工时刀具的转速(S)和进给速度(F)，根据切削三要素原理，通过计算：转速为n=800r/min，刀具进给为f=1000mm/min。由于该件边缘无需圆滑，因此，需在“Cutting Parameters”菜单中将“Remove Edge Traces”（移出边缘跟踪）选项选取，各步骤执行完后，最后生成如图9所示走刀轨迹。

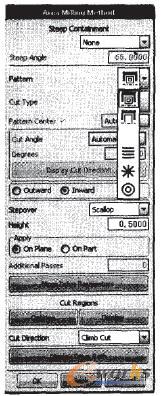

图7 区域铣削驱动方式

图8 选择被加工区域

图9 生成走刀轨迹

共4页
