NX在锻管复合型面数控加工中的应用

三、锻管的CAM加工

　　CAM是指计算机辅助制造，NX4.0的CAM功能方便直观，可以直接在点、线、曲面、实体上产生刀轨，其后置处理文件是一种用户回答式的自由修改文件，默认的后置处理文件与FANUC控制系统的NC机床无缝集成。

　　锻管毛坯来料为锻件，顶面R1924圆弧与其内壁相交的R25过渡圆弧需要进行半精加工和精加工。在进行CAM时，利用NX4.0加工界面中的-Create Tool（创建刀具）-Create Geometry（创建几何体）-Create Operation（创建操作）来进行加工，半精加工和精加工中可以根据被加工的面生成偏置面来进行加工。

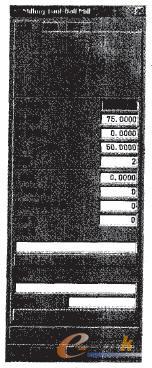

　　由于所加工的面为复合型面，所以选择球头刀进行加工。首先，进入Create Tool界面，选择Milling Tool与Ball Mill菜单（创建球刀），并在刀具窗口对话栏内输入所使用球刀具的相关参数，如图4所示。

　　然后，选择“Create Geometr”（创建几何体）功能模块，并根据毛坯的实际情况创建毛坯，如图5所示。紧接着就是CAM整个过程中最关键的部分“Create Operation”（创建操作），首先在加工类型里面选择mill-contour(轮廓铣削)，并选择“Contour-Area”（曲面）加工方式，在Use Tool菜单栏里选择开始所设定好的球刀名称，如图6所示。

图4 刀具参数设置

图5 创建毛坯

图6 创建操作
