GibbsCAM2.5轴加工实例

发布时间：2012-09-28 来源：Cimatron

关键字：GibbsCAM 2.5轴铣加工 Cimatron

收藏好文推荐打印

本文介绍了GibbsCAM对一典型线零件的2.5轴铣加工，体现了2.5轴铣加工灵便的特点。

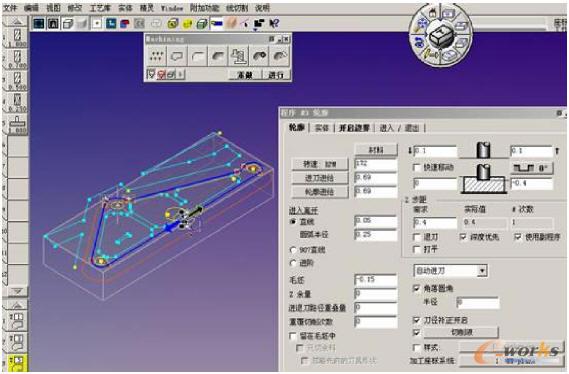

走零件外轮廓：采用T1刀具，打开轮廓编程对话框，拾取轮廓线，点击线上外切圆环定义刀具外切，设置进刀距离0.1，余量0.015切深-0.75，Z步距0.75。

图7 走零件外轮廓

轮廓精铣：采用T3刀具，只需把更换的刀具拖至工序栏，轮廓编程对话框会继承前面的程序参数，更改余量为0。

图8 轮廓精铣

铣键槽：T5刀具，采用轮廓铣削方式，注意进刀，因为是T型刀，要防止过切，切深-0.4，一刀到位。

图9 铣键槽
