GibbsCAM 针对样条线轮廓的全圆弧切削加工

发布时间：2012-09-27 来源：思美创

关键字：样条线轮廓加工全圆弧切削加工 GibbsCAM

收藏好文推荐打印

文章介绍了GibbsCAM分割样条线设置以及进行圆弧插补时需要注意的对GibbsCAM 的一个设定。

针对一些特定的加工，如某些磨床，需要把样条线的轮廓切削完全采用圆弧插补（G2/G3），而避免直线（G1）插补。在GibbsCAM 里有专门的功能可把样条线分割成直线段或圆弧段（菜单：修改/分割曲线 ...)。

图1 GibbsCAM分割样条线设置

这样就可以根据需要任意调整想要直线插补还是圆弧插补了。不过想要圆弧插补时还得注意GibbsCAM 的一个设定。在菜单：文件/预设值对话框的“加工选项”页，确保“忽略小的弧弦高”复选框不要选中，否则运算刀路时则会忽略很小段的圆弧特征。

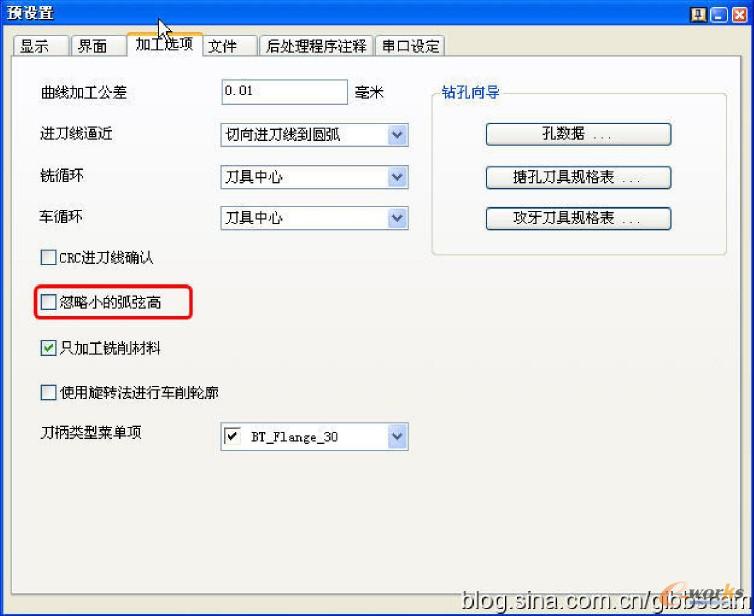

图2 GibbsCAM文件/预设值对话框

注意：GibbsCAM 针对此类情况的处理完全是基于软件的应用功能，而与后置无关。从而保证了应用的广泛性，无需定制特定的后置。
