GibbsCAM2.5轴加工实例

发布时间：2012-09-28 来源：Cimatron

关键字：GibbsCAM 2.5轴铣加工 Cimatron

收藏好文推荐打印

本文介绍了GibbsCAM对一典型线零件的2.5轴铣加工，体现了2.5轴铣加工灵便的特点。

打开刀具对话框，定义本次加工所要使用的刀具，分别定义粗铣刀T1：D1、T2：D0.7，精铣刀T4：D0.25和T5：T型刀D1

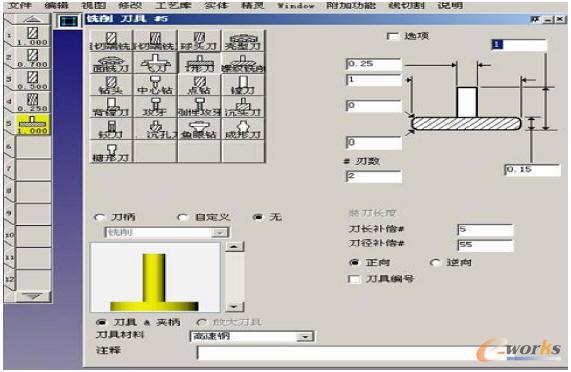

图4 刀具对话框

去除大余量外围毛坯：采用T1刀具，GibbsCAM有一个比较特别的功能，可以根据选取的刀具，通过划线画出走刀路线。

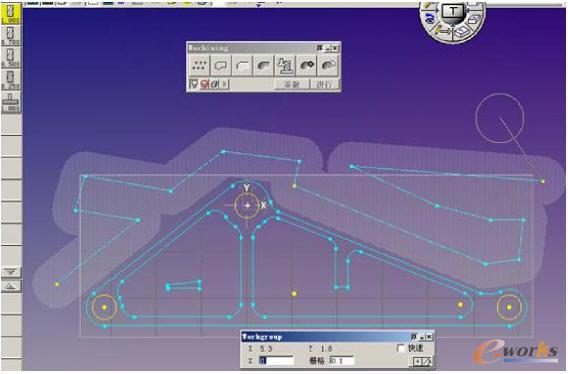

图5 走刀路线

完成此步骤后，把轮廓策略和刀具拖至工序栏，便会自动弹出对话框，拾取所画走刀路线，点击线上圆环，确认切削位置。在编程对话框，设置进刀距离0.1，切深-0.75，Z步距0.25，黑色和白色图标分别可以拖动，白色标记用来确定开始车削位置，黑色标记用来确定结束车削的位置，控制起来相当灵活。

图6 设置进刀距离
