CimatronE四轴叶轮造型

发布时间：2012-07-18 来源：互联网

关键字：叶轮造型 Cimatron E四轴加工

收藏好文推荐打印

Cimatron E是Cimatron公司为工模具制造商和零部件制造商提供集成的CAD/CAM解决方案，本文介绍了运用Cimatron E9.0进行四轴叶轮造型的详细步骤和方法。

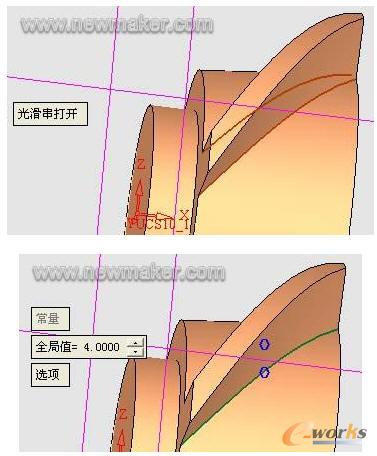

17、在下图2处倒圆角，大小为4。

图13 倒圆角

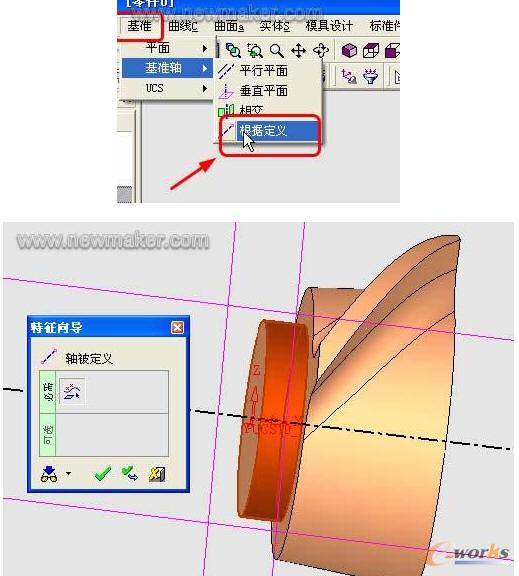

18、作基准轴，选择圆柱面（阵列特征用）。

图14 作基准轴

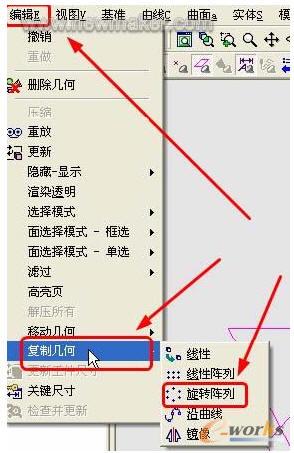

复制几何：

图15 复制几何

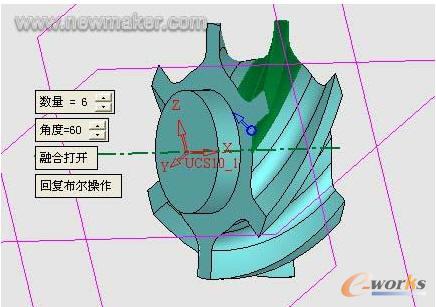

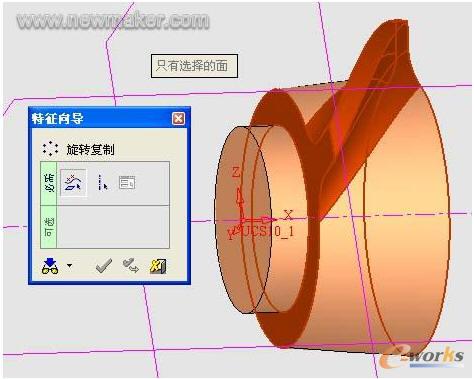

选择7张面（注意要过滤面才能选择这7张面），中键后选择基准轴。

图16 设置基准轴
