13、在【实体】工具条中单击【增加】/【导动】命令,选择矩形草图为导动截面,螺旋线为导动线,然后单击特征向导的确定按钮。

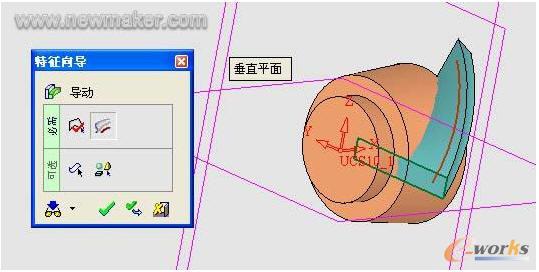

图10 设置导动截面、导动线

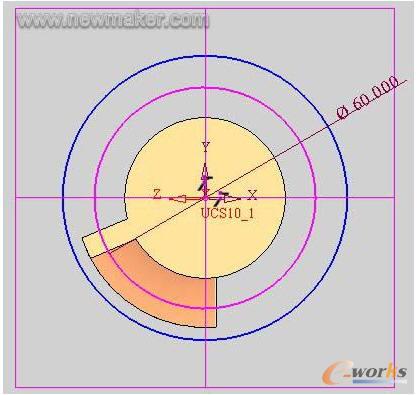

14、在工具条中单击“草图”按钮,选择YZ基准平面作为草绘平面。然后单击【旋转到平面】按钮,旋转到当前草绘平面,绘制草图如下图所示。
图11 绘制草图
15、在【草图编辑器】工具条中单击【退出草图】按钮,回到零件设计界面,在【视图】工具条中单击【ISO视图】按钮,旋转到三维视图。
16、在【实体】菜单中单击【删除】/【拉伸】命令,输入拉伸增量30,然后单击特征向导的确定按钮。
图12 设置拉伸增量
