Cimatron E是Cimatron公司为工模具制造商和零部件制造商提供集成的CAD/CAM解决方案，本文介绍了运用Cimatron E9.0进行四轴叶轮造型的详细步骤和方法。

4、在【曲线】工具条中单击【草图】按钮，选择YZ基准平面作为草绘平面。然后单击【旋转到平面】按钮，旋转到当前草绘平面，绘制草图如下图所示。

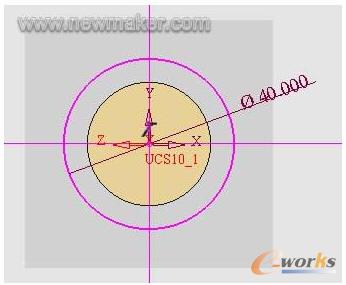

图4 绘制草图

5、在【草图编辑器】工具条中单击【退出草图】按钮，回到零件设计界面，在【视图】工具条中单击【ISO视图】按钮转到三维视图。

6、在【实体】工具条中单击【新建】/【拉伸】命令，输入拉伸增量6，然后单击特征向导的确定按钮。

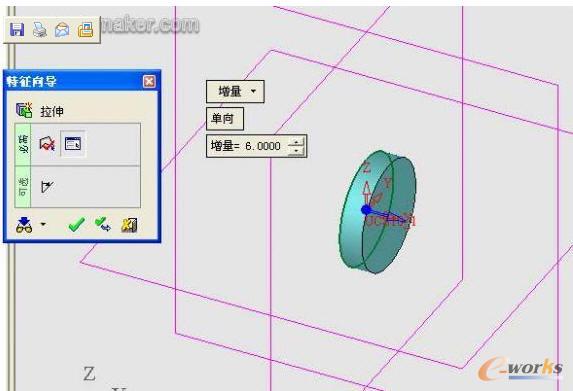

图5 拉伸图形

7、在【曲线】工具条中单击【草图】按钮，选择新建特征的右侧端面做为新的草图平面。然后单击【旋转到平面】按钮，旋转到当前草绘平面，绘制草图，如下图所示。

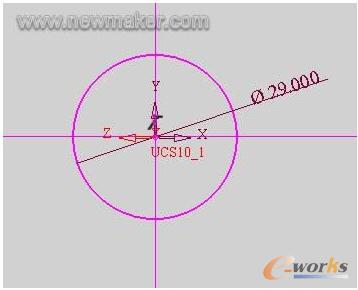

图6 绘制草图
