CimatronE四轴叶轮造型

发布时间：2012-07-18 来源：互联网

关键字：叶轮造型 Cimatron E四轴加工

收藏好文推荐打印

Cimatron E是Cimatron公司为工模具制造商和零部件制造商提供集成的CAD/CAM解决方案，本文介绍了运用Cimatron E9.0进行四轴叶轮造型的详细步骤和方法。

8、在【草图编辑器】工具条中单击【退出草图】按钮，回到零件设计界面，在【视图】工具条中单击【ISO视图】按钮转到三维视图。

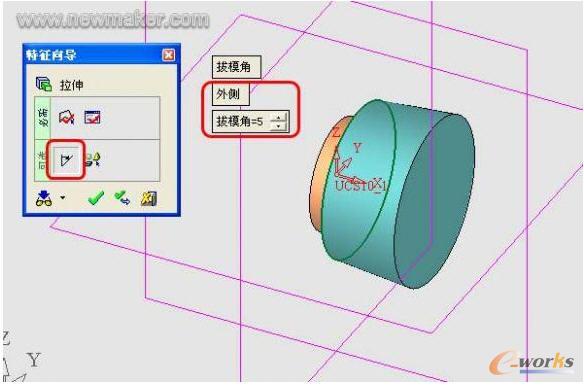

9、在【实体】工具条中单击【增加】/【拉伸】命令，输入拉伸增量20.5，再选择可选项【输入拔模角】，设置如图所示拔模参数，然后单击特征向导的确定按钮。

图7 设置拔模参数

10、在【曲线】工具条中单击【草图】按钮，选择上一步所做的圆锥面的左侧平面作为草绘平面。然后单击【旋转到平面】按钮，旋转到当前草绘平面，绘制草图如下图所示。

图8 绘制草图

11、在【草图编辑器】工具条中单击【退出草图】按钮，回到零件设计界面，在【视图】工具条中单击【ISO视图】按钮转到三维视图。

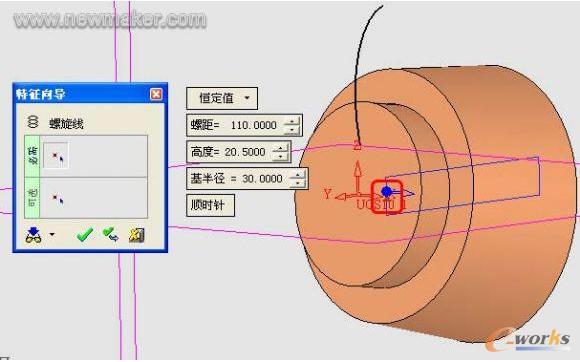

12、在【曲线】工具条中单击【螺旋线】命令，输入螺距、高度和基半径，选择图示点为螺旋线起点。再选择可选项【定义螺旋线起始角】，拾取矩形草图右侧边的中点作为螺旋线的起始角，然后单击特征向导的确定按钮。

图9 定义螺旋线起始角
