数控故障诊断盒的开发与制作

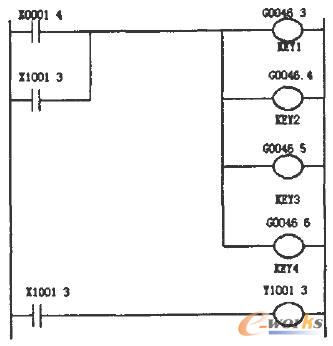

图10存储器保护故障设置梯形图

    当KEY=0时：

    KEY1：使刀具补偿值，工件零点偏移值和工件坐标系偏移量的输入有效。KEY2：使SETTING数据、宏变量和刀具寿命管理数据的输入有效。KEY3：使程序输入和编辑有效。EY4：使PMC数据有效（计数器数据表）。

    当KEY=1时：

    KEY1：使程序输入和编辑，以及PMC参数的输入有效。KEY2到KEY4：不用。

    当信号为0时，输入无效，系统就会出现WRITE PROTECT（写保护），我们设置故障盒也就是要实现此功能，所以在KEY（X0001.4）按键下并联一个X1001.3，如图10，当X1001.3合上时，信号为0，即输入无效。而Y1001.3是相对应的LED灯。

图11 单程序段运行梯形图

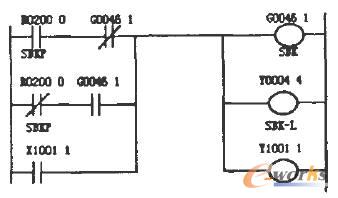

图12 单程序段运行故障设置梯形图

    如图11是单程序段运行的梯形图，单程序段运行仅对自动运行有效，自动运行期间当单程序段信号（SBK）置为1时，执行完当前程序段后，CNC进入自动运行停止状态。当单程序段信号（SBK）设定为0时，重新执行自动运行。在用户宏程序执行期间的单程序段运行状态，取决于参数N.06000第5位（SBM）的设定：SBM=0在用户宏程序语句中运行不停止，执行了下一个NC指令后停止。SNM=1在宏程序语句中每个程序段后运行停止。如图12通过诊断盒设置，使单程序段信号G0046.1（SBK）置为1。

图13 机床锁住梯形图

    如图13是机床锁住的梯图，所有轴的机床锁住信号MLK或各轴机床锁住信号MLK1~MLK4置为1时，在手动或自动运行中，停止向伺服电机输出脉冲（移动指令），但依然在进行指令分配，绝对和相对坐标也在被更新，所以操作者可以通过监控位置的变化来检查指令编制是否正确。当G0044.1为1时，在手动或自动运行时，不向所有轴的伺服电机输出脉冲（移动指令），机床工作台不移动。所以只要并联一个开关就可以使信号MLK置1，如图14。

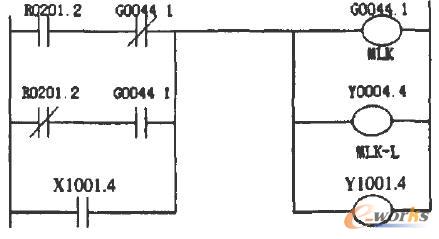

图14 机床锁住故障设置梯形图

    参照示例，其他故障点设置如出一辙，在此就不一一叙述。

4 结论

    数控机床是集合了计算机数字控制技术、可编程控制技术、伺服控制技术、机械传动技术、气动与液压技术的一体化产品。数控设备发生故障的原因很多，且往往带有多方面的综合因素，为方便分析和处理故障，以及对数控维修受训人员进行故障模拟训练，建构理论知识学习体系，均可采用本故障诊断盒模拟系统。
