数控故障诊断盒的开发与制作

发布时间：2012-10-04 作者：尹存涛来源：万方数据

关键字：数控故障诊断盒诊断盒梯形图

收藏好文推荐打印

从制造业大国向制造业强国转变是当前制造业发展的远景目标和奋斗的方向。目前我国从事数控机床电气设计改造与维修工作的工程技术人员数以万计，然而相比于日益发展的制造业设备维修与管理来说，人才梯队建设与培养机制相对落后。由于此项技术的复杂性、多样性和多变性以及一些客观环境因素的制约，在数控机床电气维修技术方面还没有形成一套成熟的、完整的理论与教学体系。本文主要针对目前数控设备诊断与维修教学实训室的法拉克系统机床，开发制作一个故障诊断盒，便于数控维修人员进行故障模拟训练，建构理论知识学习体系，快速提高维护维修技能。

各地址对应的故障：

X1004.0—主轴正转；X1004.1—X1004.3分别对应是X、Y、Z轴的正方向超程；

X1004.4—主轴反转；X1004.5—X1004.7分别对应是X、Y、Z轴的负方向超程；

X1005.0—冷却故障；X1005.1—润滑故障；X1005.2—程序结束；X1005.3—X、Y、Z轴锁定；X1005.4—手轮无效；X1005.5—DNC模式无效；X1005.6—AUTO模式无效；而Y地址就是对应以上故障在故障盒上的LED灯输出。

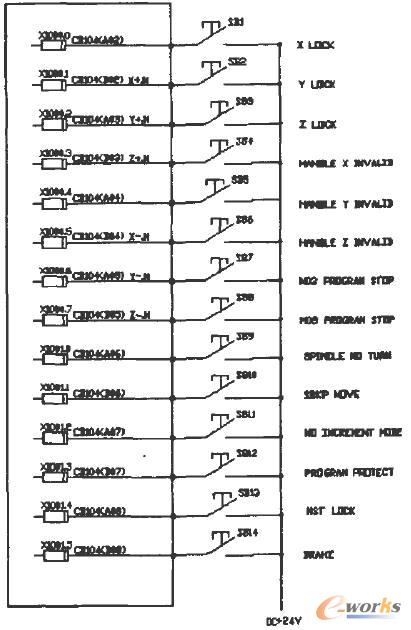

如图5是X地址输入：X1000.0—X1000.7；X1001.0—X1001.6；图6是Y地址输出：Y1000.0—Y1000.7；Y1001.0—Y1001.6

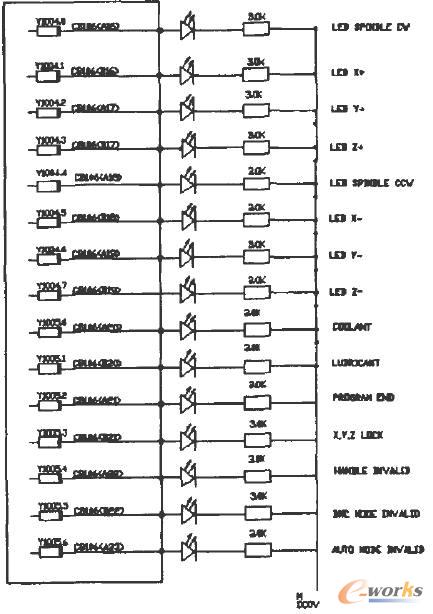

图4故障盒对应地址输出

图5故障对应地址输入
