数控故障诊断盒的开发与制作

图6故障对应地址输出

    各地址对应的故障：

    X1000.0—X1000.2分别是X、Y、Z轴锁定；X1000.3—X1000.5分别是手轮X、Y、Z失效；X1000.6—M03程序停止；X1000.7—M08程序停止；X1001.0—无主轴速度；X1001.1—单段生效；X1001.2—无增量模式；X1001.3—程序保护；X1001.4—MST锁定；X1001.5—Z轴抱闸；而Y地址就是对应以上故障在故障盒上的LED灯输出。

3 故障盒梯形图的改进

    当硬件连线都连接好后，最后一步就是相应故障点设置的地址在图形图的相应位置添加程序段，使其故障功能得以实现。以下就是故障诊断盒的一部分故障点设置程序梯形图添加说明。

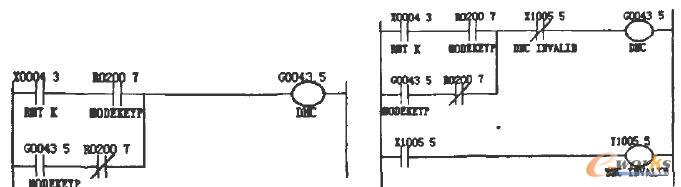

    如图7是未加故障盒设置之前的原梯形图，当机床侧的DNC模式按键按下，并处于AUTO模式下时,线圈G0043.5得电，程序便可以以DNC模式加工。但现在要使DNC模式失效就要在图7上作修改，如图8中在线圈G0043.5上串联一个常闭触点X1005.5。当故障盒DNC模式无效的开关打开时，触点X1005.5由常闭变成常开，使线圈G0043.5无法接通。即使按了DNC模式按键也无法实现DNC加工，而在后面多加一条语句是来控制开关在故障盒对应的LED灯，用来判别是否设置了故障，当开关X1005.5闭合线圈Y1005.5输出，故障盒的灯就会亮。

    如图9是存储器保护的梯图，它用于防止零件程序、偏移值、参数和设定数据错误地存储、修改或清除。使来自MDI面板的存储器内容的修改有效。共有4个信号，各执行的存储器内容操作，取决于参数No.3290第七位（KEY）的设定。

图7 DNC原工作梯形图  图8 DNC工作故障设置梯形图

图9 存储器保护梯形图
