本文以数控车削工件为例，讲述如何应用NX CAM自带的IPW（In-Process Workpiece）功能对多工序的工件车削加工进行统一毛坯的自动编程，避免手动重复构建工序毛坯。

在毛坯选项里，按以下步骤进行：①选择“从工作区”；②在参考位置区里，单击“选择”，选择工件1中的某一点，如图9所示；③在目标位置区里，单击“选择”，选择工件2中的相对应点，如图10所示；④这里尤其要强调一下，如果工件1与工件2中的MCS坐标系的Z轴方向相反，X轴方向相同，则需要选择此选项，并且在选择参考点与目标点时也要选择相反点。

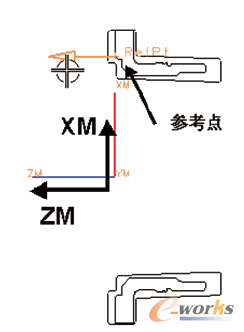

图9 选择参考点

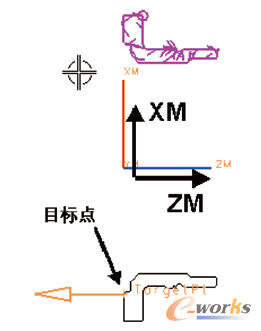

图10 选择目标点

（3）在工件2坐标系下，建立端面及剩余内孔加工程序，如图11所示。

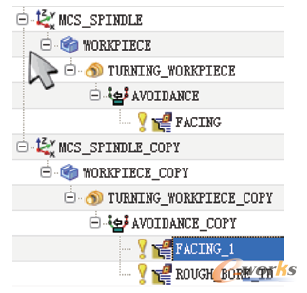

图11 端面及剩余内孔加工程序

由图12中我们可以看到，在上一工序（图7）加工完成的部分在下一工序得以体现。这就是IPW的重要作用所在。

我们可以利用这一功能将在粗车工序预留下来的精车量放在下一工序进行精加工，非常实用。

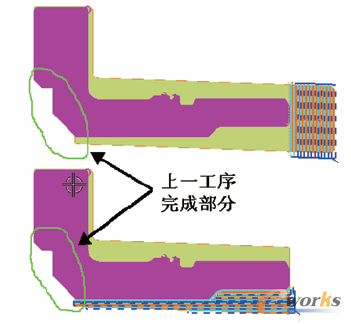

图12 上一工序加工完成的部分在下一工序体现
