(3)双击workpiece,分别指定工件1和毛坯,如图4所示。
图4 指定工件1和毛坯
(4)双击WORKPIECE_COPY,单独指定工件2。
(5)将实体部分移动到一个新的层并将此层设为不可见。

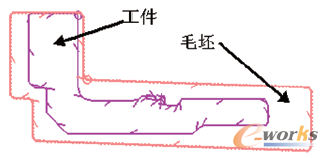

(6)双击TURNING_WORKPIECE,单击显示按钮显示工件及毛坯边界,如图5所示。
图5 显示工件及毛坯边界
四、生成刀路

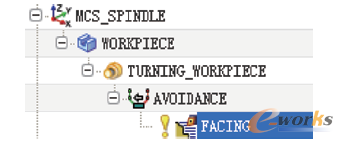

(1)在工件1坐标系下,建立端面及内孔加工程序,如图6、图7所示。
图6 端面加工程序
图7 内孔加工程序

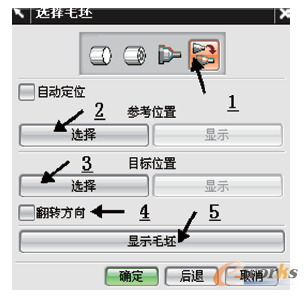

(2)双击第二坐标系下的TURNING_WORKPIECE_COPY,在几何体选项中,单击指定毛坯边界按钮,如图8所示。
图8 选择毛坯边界
