基于NX的叶轮高速加工技术

2 叶轮加工技术

　　 2.1 叶轮粗加工

　　 型腔铣是大多数复杂零件粗铣加工主要方式，叶轮粗加工可使用3轴的型腔铣切削方式进行。

　　 (1)加工前准备

　　 完成叶轮建模后，如图2所示选择“mill_contour”型腔铣加工环境；设置毛坯上面中心为加工坐标系；并依次创建表1的4把刀具并命名：

　　 TID10R2、T2D10、T3R3、T4R2，如图3所示；打开“铣削几何体”对话框，分别选定毛坯及部件。

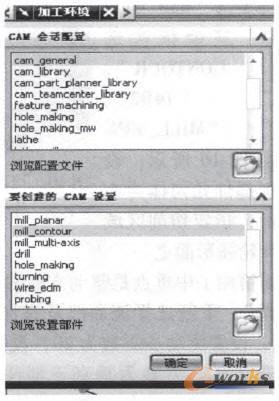

图2 设置型腔粗铣加工环境

图3 设置5参数刀具

　　 (2)创建型腔铣操作

　　 在“创建操作”对话框中，依次选择子类型“CAVITY_MILL”、程序“NC_PROGRAM”、刀具“TID10R2”、几何体“WORKPIECE”、方法“MILL_ROUGH”，参数设置如图4所示，注意在选择相关参数时是在前期设置基础上进行的，需保持一致；刀轨参数为“跟随周边”、“%刀具平直”75、“全局每刀深度”1，设置切削参数“策略”为深度优先、选“岛清理”、“余量”0.5、“空间范围”中“毛坯”选择“使用3D”、“主轴转速”为12000、“进给率”为5000；最后生成刀轨，确认仿真加工，如图5所示。

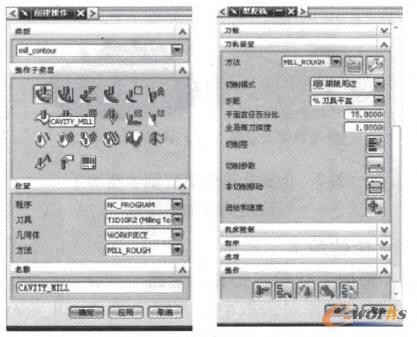

图4 粗加工操作参数设置

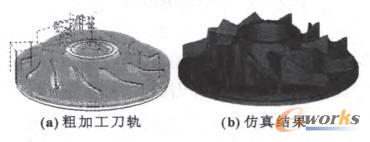

图5 生成粗加工刀轨及仿真加工结果
