基于CimatronE的四轴后置处理软件开发

发布时间:2013-05-03 作者:唐清春 昊汉夫  来源:万方数据
基于CimatronE平台,用VB6.O语言编写了XH715D铣削加工中心的专用后处理软件。首先,针对CimatronE刀位文件的特点,提出了该软件的后处理方式以及软件运行的原则,其次,对Cimatron E/CAM模块生成的CL文件格式、HNC-22M数控系统的规则以及XH715D铣削加工中心坐标转换数学模型进行了深入的分析,推导出该类机床后置处理转角计算公式和坐标转换计算公式。

4 软件设计界面

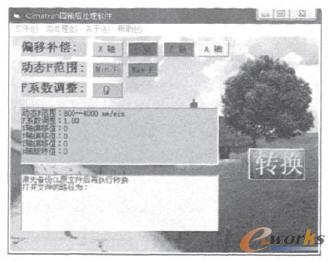

  软件界面如图3所示。提供APT文件和G代码文件路往的编辑框,并采用了windows系统内置的打开文件和保存文件等对话框;另有XYZ轴和A轴的偏移补偿、动态速度,的初始化等内容。由于后置处理软件使用频繁,界面设计上尽量方便使用者,如APT文件经过后处理软件转换成G代码后,所得G代码自动覆盖了原来的APT文件,这样就意味着G代码文件路径跟APT文件路径一样。

软件界面

    图3 软件界面

5 实验验证

  开发的后置处理程序,对多个复杂曲面零件的加工刀轨文件进行后置处理,输出的数控加工程序应用于XH715D四轴加工中心进行加工,验证了该后置处理程序的正确性。

    下面是以叶片进行后置处理后生成的部分数控加工程序代码:

部分数控加工程序代码

6 结束语

  通过后处理软件CEPP的开发和应用,解决了车间数控加工中的急需,提高了生产效率。同时,也积累了多轴后置处理软件的开发经验,将为后续通用后置处理软件设计以及五轴以上的专用后处理软件的开发打下了坚实的基础。

3
