多任务复合加工CAM 解决方案后置处理系统介绍

    通过针对特定机床的MDD 定义，在应用GibbsCAM 进行程序编制过程中，其编程界面则会出现对应的改变。下文以Hardinge Conquest TT65 机床为例，阐述MDD 定义后GibbsCAM 编程界面对其所做的响应。Hardinge Conquest TT65 为双主轴双刀塔复合加工机床，上下刀塔均为12 把刀位的旋转刀塔系统，其图2为其加工区域配置图片。

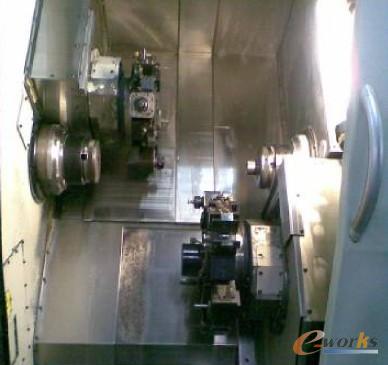

图2 Hardinge Conquest TT65 加工区域配置图

    针对此机床定义名为Hard TT65 with Fanuc Any VMM[2T2S-YC]的机床定义文件，应用于GibbsCAM 加工系统后，则：

    1）在GibbsCAM 的起始文件对话框中，选择所定义的Hard TT65 with Fanuc Any VMM [2T2S-YC]机床，则在坯料定义界面出现主轴选择（S1: 主轴1/S2: 主轴2）和刀塔选择（TG1:上刀塔/TG2:下刀塔），以及上下刀塔的换刀位置设定等区域，如图3所示。这些区域的显示内容即由所选择机床（MDD）决定。

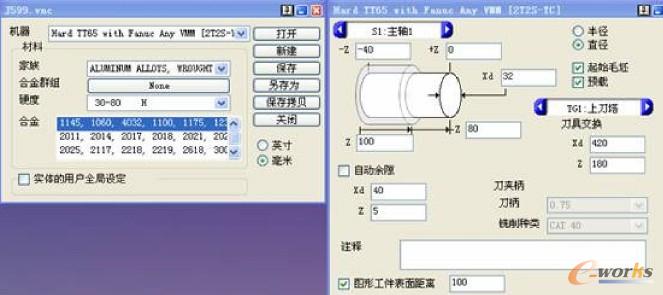

图3 GibbsCAM 文件对话框

    2）在GibbsCAM 程序界面，在刀具列表中创建刀具时，则有上下刀塔及其刀塔位置选项，如图4所示：

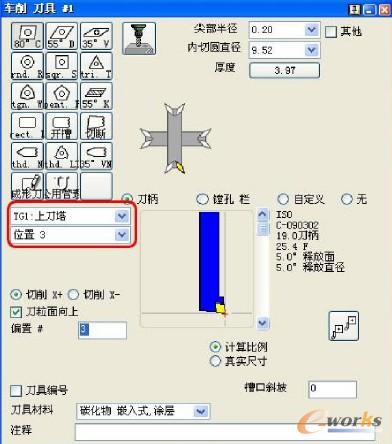

图4 刀具创建对话框——刀塔及其位置选择
