高岭背靠背工程换流阀电气设计

    2.2.5 换流阀电压的分布

    阻尼回路、直流均压电路、阀电抗器保证了换流阀内电压的均匀分布。在常规运行时，每个元件承受的重复电压应低于容许的重复值。分布在晶闸管上的电压U_thry为

    式(4)中：V_ral为单阀电压；U_thry为分布在晶闸管上的电压；k_d为单阀上总的电压分布系数；k_dm为设计余量系数。

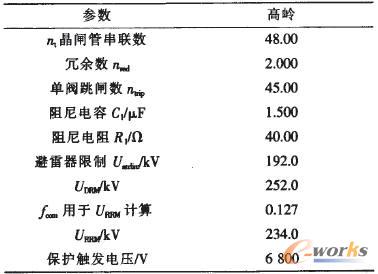

    换流阀电压计算结果见表7。

    表7 换流阀电压计算结果

    加在每一个晶闸管上的电压必须比晶闸管规格书中规定的电压低。分布在晶闸管上的各种电压计算，基本采用相同公式完成。

3 结语

    以上仅对换流阀电气设计计算做了简单介绍，高压直流输电换流阀的实际设计计算要通过各种仿真软件进行模拟设计计算。在设计工作中根据换流阀各种运行工况，西整公司设计人员自主完成了计算方法的研究，建立了仿真软件的模型；自主完成±125kV直流背靠背工程晶闸管换流阀电气设计计算和参数的确定。同时自主完成±125kV直流背靠背工程晶闸管换流阀四重阀阀塔结构设计；完成了晶闸管阀组件和关键件的设计、检测、试验；自制工装，完成换流阀阀塔的组装，提高了国产化率。

    根据设计规范要求，西整公司完成了换流阀型式试验规范及试验参数的确定，独立设计换流阀绝缘型式试验电路，首次在国内完成±125kV直流背靠背工程晶闸管换流阀绝缘型式试验和运行型式试验。

    高岭背靠背换流站工程换流阀设计、制造的完成以及绝缘试验和运行试验的通过，标志着西整公司已具备了±125kV背靠背换流阀设计、制造和试验能力，标志着西整公司已迈进了商业化制造高压直流背靠背工程晶闸管换流阀的先进行列，在中国直流背靠背联网发展的历史上，具有里程碑的意义。
