高岭背靠背工程换流阀电气设计

    2.2 电气计算

    换流阀电气设计基于相关标准规定及技术规范的要求进行设计计算，电气设计必须考虑换流阀在各种系统工况下，在稳态和暂态时可能引起的不同应力。

    2.2.1 计算参数的确定

    1)晶闸管参数。晶闸管主要参数见表5。

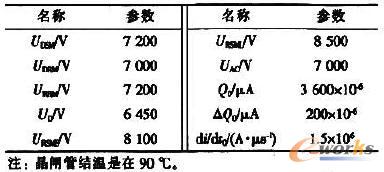

    表5 晶闸管主要参数

    2)主电路参数确定。高岭背靠背工程对晶闸管换流阀提出的主要技术要求是主电路计算使用的参数，见表6。

    表6 主电路计算使用的参数

    2.2.2 单阀晶闸管串联数

    按技术规范规定的冗余数及最极端的电压条件进行计算，每单阀有48只晶闸管级和8台非线性电抗器串联组成，即由8个晶闸管组件和8个电抗器组件构成。晶闸管级的工作原理见图3。

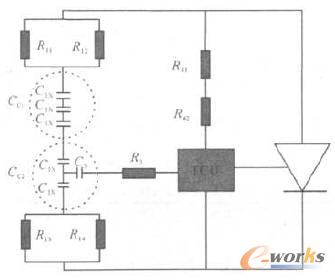

    图3 晶闸管级原理图

    在任何运行条件下，每个晶闸管上的电压应力应小于其本身的电压能力，由于高岭背靠背直流工程选用5英寸U_DSM=7200V，U_RSM=8000V晶闸管元件，单阀串联晶闸管元件数由下式确定

    式(1)中：S_IPL为跨阀的操作波保护水平；k_d为操作冲击电压下单阀的电压分布系数；k_im为操作冲击电压下的安全系数；U_DSM为晶闸管断态非重复峰值电压；取n_min=46只，2只冗余共48只，冗余按不小于单阀数3%选取。
