JH125连杆模具电极的CAM实现

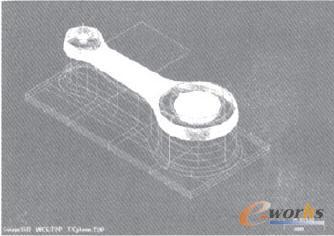

    图3 曲面外形粗加工刀具路径

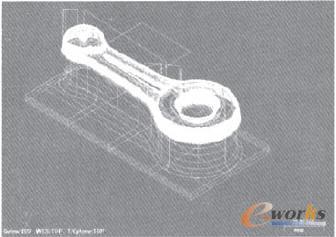

    图4 曲面外形精加工刀具路径

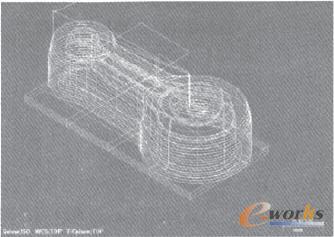

    图5 曲面平行铣削精加工刀具路径

    4.6 后置处理

    Master CAM系统分为主处理程序和后置处理程序两大部分。由于各种机床使用的控制系统不同，其加工程序指令代码及格式不同，采用的后置处理程序也有所不同。Master CAM本身提供了多达180余种后置处理程序，但该软件未提供SINUMERIK 802S系统的后置处理程序，生成的NC代码不能直接应用于工厂的数控铣床，还需人工做大量的修改，既不方便又易出错。因此，我们对SINUMERIK 802S系统开发了专用后置处理程序，发挥出Master CAM软件的最佳效果。因是数控铣床加工，不具备自动换刀功能，所以各模组分别进行后置处理(按刀具划分)，生成对应的加工程序。数控加工时，按照工艺顺序，选择相应刀具和加工程序即可完成零件加工过程。

5 应用效果

    利用该CAM技术生产的模具电极经脉冲加工得到的锻造模具，不仅锻造出的连杆零件尺寸符合厂方技术要求，而且锻件外形美观，重量误差在±10g以内。锻件生产产品如图6所示。利用该新技术，某锻造厂每月生产量在10万具以上，为工厂带来了可观的经济效益。

    图6 工件
