基于CAD/CAE集成的注射模冷却系统分析评估方法

    3.3 自动CAE分析

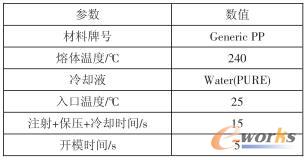

    在CAE平台中进行冷却分析，需要设置冷却分析工艺参数，如表1所示。

表1 冷却分析工艺参数

    为了使分析能够自动进行，可以在分析之前让用户通过统一的用户界面一次性输入这些参数，然后再调用CAE平台(如Moldflow)的API，通过程序进行工艺设定。其他参数使用默认值。同时，可建立工艺参数数据库，用户输入的工艺参数可导出到数据库，方便以后参考和使用。

    3.4 分析结果评估

    在CAE(Moldflow)平台完成冷却分析之后，冷却分析结果会以文字、图形、动画等方式显示出来。冷却分析结果包括“回路冷却介质温度”、“回路流动速率”、“回路雷诺数”、“回路管壁温度”、“制品达到顶出温度的时间”、“制品平均温度”等等。

    衡量注射模冷却系统的优劣有2个标准：第一是使注射模成型周期中的冷却时间最短；第二是使成型塑件表面温度均匀，以减少塑件翘曲变形。根据这2个标准，选择并提取最能体现冷却效果的儿个分析结果做适当的处理，以此作为评估冷却系统的依据。另外，每个结果的重要程度不一样，并且数值也没有可比性，因此不能将各个结果简单地相加。

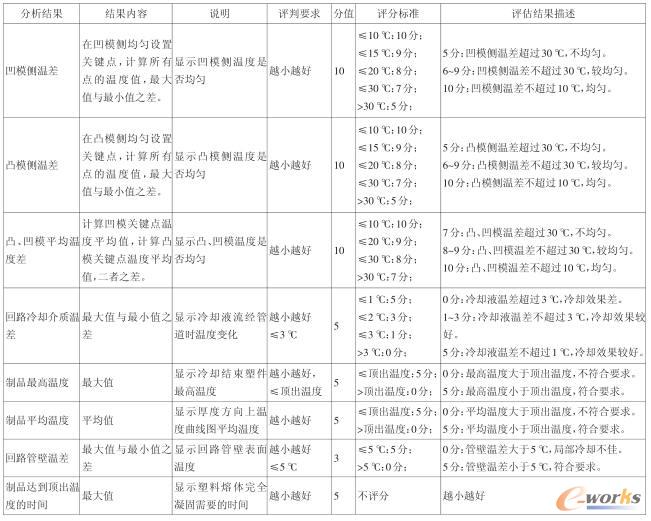

    采用建立评估知识库的方法给出分析结果的评分标准，以实现合理评估冷却系统的目标。评估知识库可以根据CAE专家的知识和经验初步建立，再经过多次的试验进行修正完善。评估系统所用到的分析结果和评估知识库模型如表2所示。

表2 分析结果和评估知识库
