基于CAD/CAE集成的注射模冷却系统分析评估方法

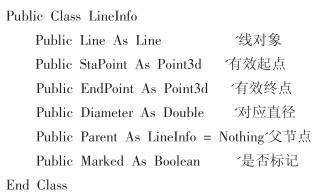

    为了简化算法，采用树的双亲存储表示法，将每条线段的信息和父节点存入节点中，程序中自定义节点的数据类型为：

    根据该数据类型，创建树并查找从叶子节点出口到根节点入口的路径的具体算法流程，创建树的递归算法流程如图5所示，主要步骤包括：

    (1)将所有线段对象存入集合L中，编号为L(l)，l={0，1，2…)；L(l)两端点分别为P1和P2。

    (2)在L中查找线段L(l)，使L(l)的P1或P2与入口点重合，即入口点在L(l)上，从集合L中移除L(l)，并为树（Linelnfo类型节点的集合Ⅳ）添加根节点N(n)，n=0，并为根节点成员变量赋值。

    (3)对于树节点N(n)，在L中查找所有线段L(l)，使L(l)与N(n)所代表的线段相交，L(l)最多有3条，对于每一条L(l)，从集合L中移除L(l)，为树添加1个节点元素N(n+1)作为N(n)的子节点，并为节点N(n+1)的成员变量赋值，使n=n+1。

    (4)对(3)进行递归运算，查找每个子节点，直至节点没有子节点。这样即完成了树的创建，树的所有节点信息存储在集合N中。

    (5)创建树完成之后，从叶子节点出口依次查找父节点直至入口根节点，输出该查找路径，即为有效冷却回路，如图5所示。

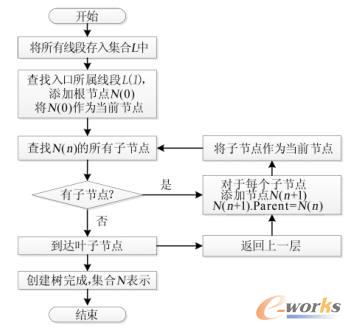

图5 创建树的递归算法流程

    3.2 CAE分析水路自动建模与网格划分

    根据从CAD平台中所提取的水路（包括隔板孔）中心线端点信息、直径信息、入口坐标点，在CAE平台中自动实现水路中心线的重新建模，并自动划分柱体单元网格。

    以Moldflow平台为例，调用Moldlflow API，以集合N中的点为端点建立线段，即为冷却水路中心线。为每条线段指定“管道”属性，并设置直径。为隔板孔中心线指定“隔水板”属性，并设置直径。在入口坐标点处设置冷却液入口，然后划分柱体单元网格。程序使用到的关键API简要表示如下：

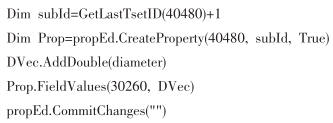

    “创建冷却水管属性，并设置直径”：

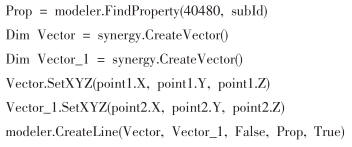

    “根据线段两端点创建直线，并附属性”：
