基于NX3.0汽车覆盖件模具三维实体设计

发布时间：2015-07-13 作者：李傲宏来源：互联网

关键字：汽车覆盖件三维设计参数化设计 NX3.0

收藏好文推荐打印

文章介绍了NX3.0在汽车覆盖件模具设计中的应用，利用NX3.0软件对模具结构进行三维设计和简单参数化设计，缩短了模具设计和制造周期，提高了模具设计和制造水平。

(2)选择合适的标准件点击确定。图11中显示出许多型号的导板，选择需要的导板。

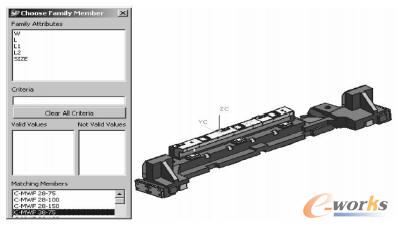

图11 选择导板示意图

(3)利用Add Existing Part选择合适的装配形式。装配形式有3种，图12所示仅采用其中1种完成零部件的装配。

图12 选择装配形式图

(4)利用约束关系进行装配。图13所示利用面与面及距离关系对选好的导板进行装配。

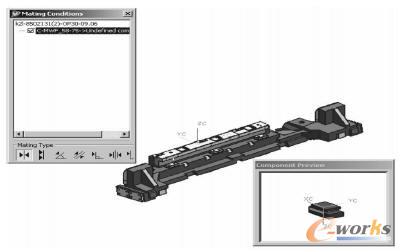

图13 约束关系

(5)装配完毕。

3.3 零部件优点

(1)利用零部件建立模具标准件实体库，可以快速高效完成标准件的选用工作。

(2)建立非购买标准件的实体库，如吊耳等，能够形成统一标准为后期模具制造节省时间。

(3)采用标准件的装配组合体如冲孔合件、导柱导套合件等，可以大大减少工作旦，缩短模具设计周期。
