基于NX3.0汽车覆盖件模具三维实体设计

发布时间：2015-07-13 作者：李傲宏来源：互联网

关键字：汽车覆盖件三维设计参数化设计 NX3.0

收藏好文推荐打印

文章介绍了NX3.0在汽车覆盖件模具设计中的应用，利用NX3.0软件对模具结构进行三维设计和简单参数化设计，缩短了模具设计和制造周期，提高了模具设计和制造水平。

3 零部件的形成

标准件在模具中占相当大部分，但标准件的种类繁多，而每个标准件厂家所生产的同一种标准件规格不一定相同，即使是一个厂家，标准件也有多种。众多的标准件，给模具设计带来极大的麻烦，工作量大，将每种型号和规格的标准件都单独做成实体是不现实的。

NX部件家族提供一种生成类似部件家族的快速方法。每一个家族成员都是基于单一模板部件，可以是一个零件或是一个装配体。下面介绍NX零部件家族在模具设计时的应用。

3.1 直接修改部件

(1)选择TooLs→Part Families，如图8所示的冲孔合件。

图8 冲孔合件

(2)点击Edt进入工作表中，如图9所示。

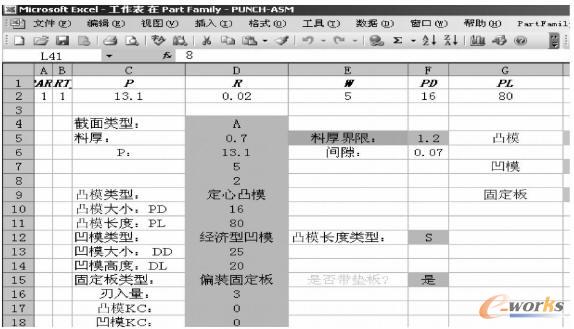

图9 部件工作表

(3)修改工作表中的数据，得到想要的冲孔标准件，点击应用即可。

(4)导入或粘贴到所设计的模具中。

3.2 利用装配选择合适的标准件

(1)点击Add Existing Corrponent，如图10所示的导板装配。

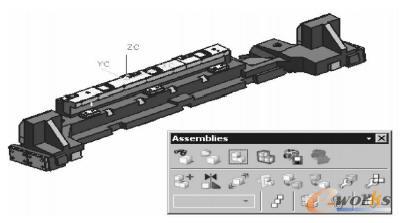

图10 翻边斜楔装配导板示意图
