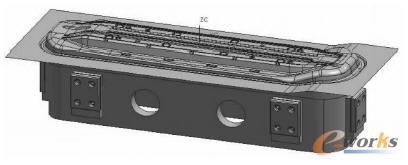

(3)利用片体对其预先拉好的实体进行分割形成凸、凹模及压边圈,如图4所示。
图4 凸、凹模及压边圈

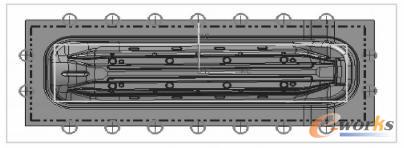

(4)布置推杆及调整垫块、限位螺钉位置,如图5所示。这些位置用线画好位置后,由拉伸命令生成实体。
图5 顶杆布置及相关线
(5)绘制模具大概的长、宽、布置各拉深筋。

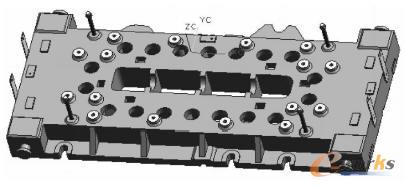

(6)绘制端头部位及压板槽,生成实体,完成下模座的设计,如图6所示。
图6 下模座
(7)装配标准件。

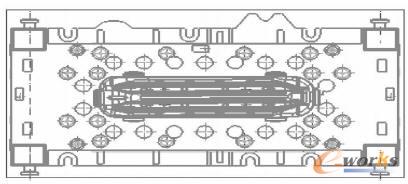

(8)绘出二维图,如图7所示。
图7 二维图
三维实体建模中,单单只采用一种建模方法有时在工作中是不行的。设计者只有在用NX进行模具设计时,体验各种命令的各种功能,并有效地结合特征和草图这2种建模方法,才能把三维实体建做得比较完善。
