使用实体刀具在CAM Express环境中进行刀轨验证

发布时间：2015-04-22 作者：张志成来源：西门子

关键字：CAM Express 刀轨验证实体刀具

收藏好文推荐打印

本文详细介绍了在CAM Express环境中使用自建实体刀具模型来进行刀轨验证的具体步骤。

9、然后插入工序，在此为了测试T型刀，我们使用侧槽铣削工法。

图9 工序插入

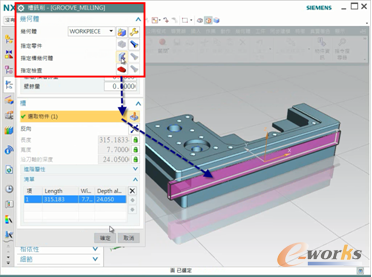

10、进入槽几何体定义层，对于该模型，只要选择侧槽底面即可，系统将会自动找寻加工体积范围。

图10 设置加工体积范围

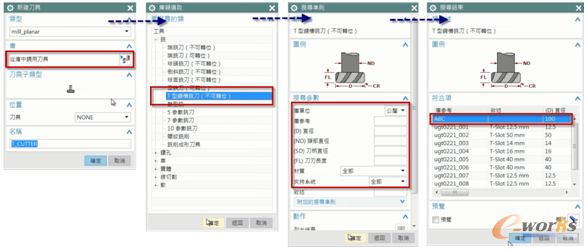

11、回到上一层，进入刀具定义，“从库中调用刀具——T型键槽铣刀——设置搜寻参数——确定”，即可看到先前汇出之具库号并选取之。

图11 刀具定义

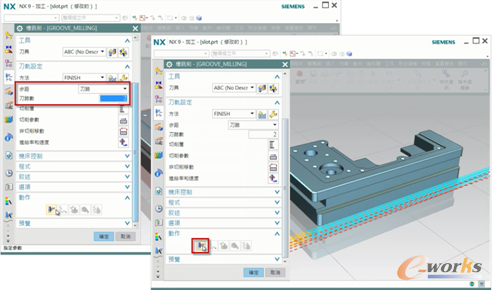

12、刀具选定之后，继续设置刀轨参数，如步距，刀路数，切削层，切削参数和非切削参数等，然后计算刀轨。

图12 刀轨参数设置
