CAM Express涡轮叶片加工流程

    CAM EXPRESS涡轮叶片铣削模块（CAM EXPRESS Turbomachinery Milling），专门针对涡轮机组件的机械加工而设计，其所涵盖的加工范围，不仅局限于涡轮叶片，也可用于螺旋桨或其他多叶片旋转式零件。CAM EXPRESS涡轮叶片铣削模块的重要目标之一，就是要让使用者轻松地进行复杂编程，系统提供了专用的选项，用户只要选择涡轮机组件的几何资料，然后告诉软件您想要的叶片类型和需要的操作。然后单击「执行」，系统就能产生整个组件的刀具路径，不需要进行额外的编辑或修改，也不会有过切或碰撞的情形。如果使用一般的软件，光是在含有分流叶片的两个主叶片间建立刀具路径，可能就得花上好几个小时，使用CAM EXPRESS涡轮叶片铣削模块之后只需要2分钟。

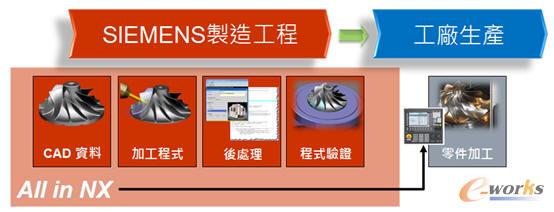

图1 CAM EXPRESS涡轮叶片铣削

    接下来，我们使用一个涡轮叶片模型作为案例，探讨CAM EXPRESS涡轮叶片模块之操作流程：

    1.使用三轴标准铣削进行叶片胚料加工

    在进行叶片加工之前，首先我们必须完成胚料的制作，这部分不需要使用五轴功能，只需三轴铣削即可，因此，我们将使用CAM EXPRESS的三轴加工模块来完成这部分的工作，设定工序如下：

    ●几何定义

    在进入CAM EXPRESS三轴加工模块之后，于几何视图中定义加工原点、毛胚和零件，对于该涡轮叶片来说，该加工零件模型，即为待会要制作涡轮叶片路径程序之胚料。

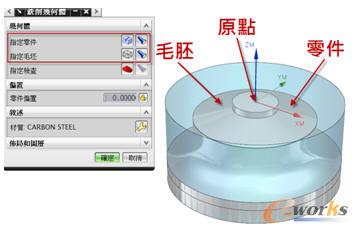

图2 几何定义

    ●刀具定义

    于机床视图中插入刀具，在这里我们使用球刀作为三轴胚料粗加工刀具。

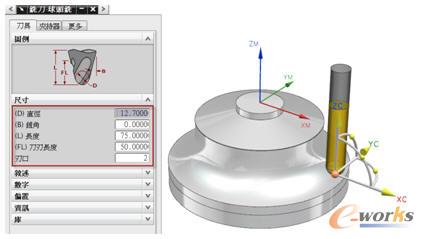

图3 刀具定义
