基于CAXA制造工程师的香皂模具造型与数控加工

发布时间：2014-03-02 作者：张海薇来源：万方数据

关键字：CAXA制造工程师香皂模具三维造型数控加工

收藏好文推荐打印

CAXA制造工程师是一种高效易学的CAD/CAM软件。本文利用CAXA制造工程师提出香皂模具从造型设计到加工仿真和代码生成等一体化的全面解决方案，从而缩短了模具的设计和制造周期，提高了模具加工质量。

　　2.2香皂模具加工工序的编制

　　根据零件毛坯、夹具装配之间的空间几何关系对三维造型进行进一步的工艺分析，根据需加工零件的形状特点及工艺要求，利用CAXA制造工程师提供的加工方法，选定需要加工的部分。拟定刀具的进入路径、切削路径、退出路径。对刀具在运动中可能发生干涉的部位，应及时进行加工环境调整。

　　2.2.1等高线粗加工

　　使用直径为Φ8mm的高速钢端铣刀进行加工．该加工方式是较通用的粗加工方式，适用范围广；它可以高效地去除毛坯的大部余量，并可根据精加工要求留出余量，为精加工打下一个良好的基础；可指定加工区域，优化空切轨迹。加工轨迹如图5所示。

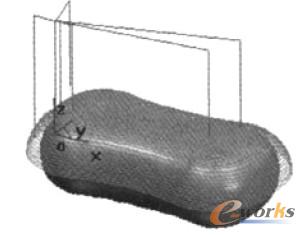

图5 等高线粗加工轨迹图

　　2.2.2等高线精加工

　　用直径为Φ10mm，圆角为r2mm的圆角铣刀做等高线精加工。等高线精加工可以完成对曲面和实体的加工，轨迹类型为2．5轴，可以用加工范围和高度限定进行局部等高加工；可以通过输入角度控制对平坦区域的识别，并可以控制平坦区域的加工先后次序。加工轨迹如图6所示。

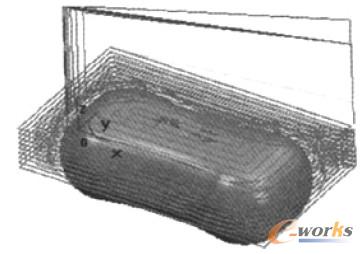

图6 等高线精加工轨迹图

共3页
