基于Pro/e数控加工后处理技术研究

       3.3 定义程序开始和结尾

       这里设置主要有定义标示符（如程序结束表示符和程序段尾提示符，图4），默认准备代码功能（单位、绝对，相对坐标、进给方式、圆孤插补平面的代码，图5）、定义程序开始代码（这里可以自行添加程序开头如：C90G40C54COZ100，图6）。

    图4 定义标识符

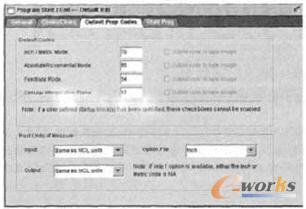

    图5 定义准备代码

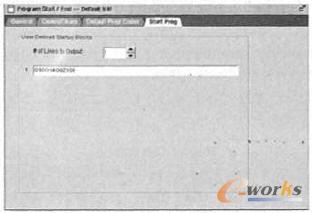

    图6 定义程序开始码

       3.4 设置机床运动

       这一部分是后量处理的关键部分，主要设置直线插补代码、定于快建运动参数、圆弧插补代码、固定循环相关参数。

       直线插补代码：主要设置直线命令代码以及代码后输出坐标方式，可以是XYZ，也可以是先XY后Z，或先Z后XY，根据需要调整。

       圆弧插补代码：主要设置顺圆和逆圆加工代码（图7），绝对编程和相对编程的属性（IJK的使用设置，图8），圆弧插补时候的平面代码、螺旋插补设置。

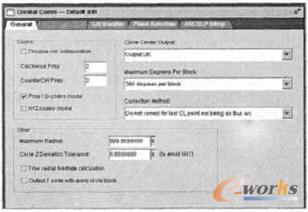

    图7 设置顺圆和逆圆加工代码

       以华中数控系统为例，在其圆弧加工时，整圆加工轨迹不能使用R(半径)格式，只能用IJK，圆弧加工时，如果R为负值表示加工圆弧轨迹大于180°，R为正值表示加工圆弧轨迹小于180°，所以在后处理设置时，在Cincle Center Output设置上，选择用“Output+R if angle〈180；-R when 〉180；IJk Whea=360”同时勾选“XYZ codes modal”。
