GibbsCAM 5轴车铣复合加工应用实例

        GibbsCAM是Cimatron公司的一款面向工件加工的CAM软件，为车铣复合领域提供了CAM加工方案：除了数控车铣复合之外，还支持2轴到5轴的铣削、车削和联动铣削多任务加工和线切割，其操作模式和我们的工艺习惯非常一致。用户可在同一界面下建构几何图形、设定刀具、产生刀具路径、路径模拟、设定后处理及输出优化的NC程序。GibbsCAM软件的5轴曲面路径加工策略如图1所示，5轴多样化的刀轴控制如图2所示。其可控制加工工艺的刀轴方向、安全区域、进退刀、层间或行间连接、避免碰撞和干涉等。能满足典型5轴零件的加工，并拥有零件切削仿真和机床仿真功能。

2 零件加工策略实例

        某工件实体图如图3所示。其中黄色区域的键槽和锥面部分，我们将采用5轴策略加工。

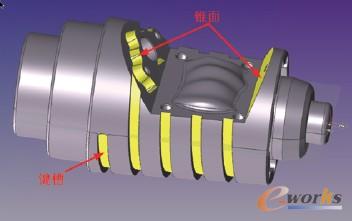

图3 零件实体图

        (1)零件的外圆曲面和槽的加工，用车铣复合加工中心的车削和铣削实现，这部分操作相对常见，笔者在此不再赘述。

        (2)立铣刀侧刃加工锥面策略：单边曲线选择为锥面底部黑色轮廓线，驱动曲面为黄色侧壁，干涉面为底部棕红色面，具体设置如图4所示。

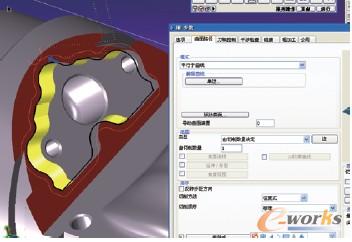

图4 立铣刀侧刃加工锥面策略

        加工锥面刀轴控制策略：刀轴策略设置相对于切削方向倾斜，此选项可以根据需要分别设置刀具的前倾角和侧倾角。我们要求用侧刃铣削锥面，所以设置侧倾角为90°，即侧刃始终保持与锥面平行，如图5所示。

图5 加工锥面刀轴控制策略

        安全平面设置为“圆柱面”，如图6所示。

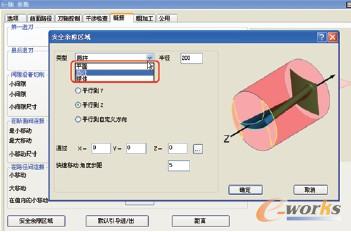

图6 安全平面设置
