基于PowerMILL软件的汽车大灯座模具的数控加工技术（二）
文章介绍了利用PowerMILL对汽车大灯座模具进行三维设计造型和数控加工过程，阐述了PowerMILL在加快模具设计速度、提高模具加工效率等方面的重要作用。
5 NC代码生成
应用PowerMILL加工模块，产生NC程序，主要包括以下步骤：
(1)根据加工策略生成的刀具路径生成NC代码。
(2)右键单击生成的每个刀具路径，在弹出的菜单中选择“产生独立的NC程序”；或者右键单击PowerMILL浏览器中的“NC程序”，在弹出的菜单中选择“产生NC程序”，然后右键单击生成的每个刀具路径，在弹出的菜单中选择“增加到NC程序选项”。
(3)右键单击生成的每个NC程序，在弹出的菜单中选择“写入”；或者右键单击PowerMILL浏览器中的“NC程序”，在弹出的菜单中选择“全部写入”选项。

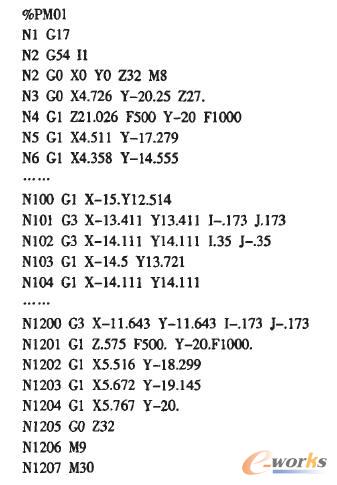

根据以上步骤，输出该模型的NC程序为：
6 结束语
基于Delcam软件的模具的数控加工技术，由于采用了CAD/CAM技术，从而大大提高了模具的生产效率，并且降低了人为误差和系统误差，不仅使钳工的工作量和劳动强度成倍减少，缩短了加工时间，提高了模具的质量，而且还使广大的工程设计、制造人员从繁杂的手工绘图、手工编程中解脱出来，使设计和制造工作更加人性化、轻松。
