GibbsCAM软件产品线支持2轴到5轴铣削，车削，车铣复合，多任务车铣复合加工和线切割。本篇我们将引入GibbsCAM五轴加工模块的应用，作为车铣复合的领军软件，5轴加工功能的地位非常重要。

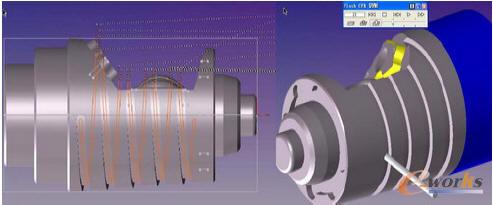

刀路仿真：

图7 刀路仿真

另一锥面采用同样加工策略。

2.键槽加工曲面路径采用平行于曲线铣。

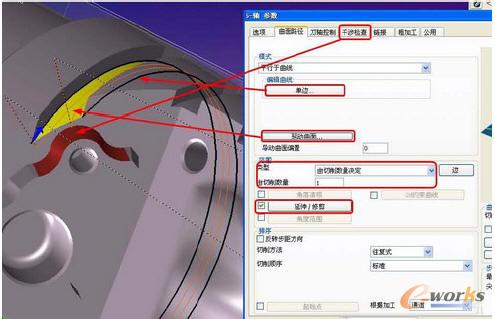

单边曲线选择为键槽底部黑色轮廓线；驱动曲面为黄色槽底面；红色面为干涉面，避免延伸刀路过切突出部位：

图8 单边曲线选择

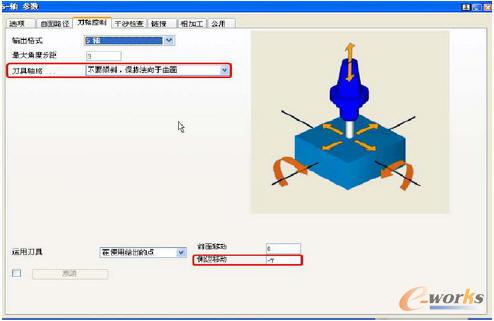

侧壁没有拔模角度，所以刀轴控制采用保持法向于曲面，即刀轴始终保持垂直于所选择的驱动曲面。此加工采用D14刀具，设置侧边移动为-7（刀半径），否则刀具中心将落在键槽底部的黑色轮廓线上，造成过且零件：

图9 刀轴设置

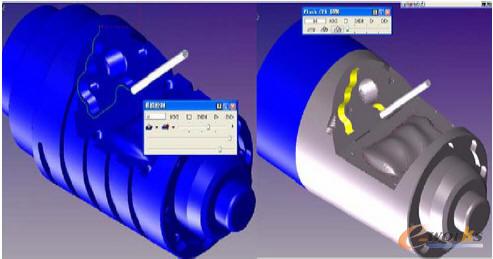

其它键槽均采用此方法，生成轨迹如下：

图9 生成轨迹

通过此零件，我们简单了解GibbsCAM的五轴功能模块，该模块与其它车铣功能的结合。全方位的涵盖了车铣复合零件的加工。
