CATIA V5在船舶电气设计中的应用
本文介绍了CATIA系统的主要功能和特点，重点研究CATIA系统中的电气模块在船舶电气设计中的应用，结合EWR实例给出基于CATIA V5船舶电气设计开发的方法和思路。
3.3 使用用户数据选择系统

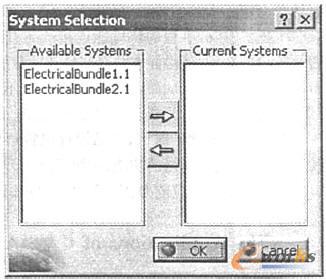

如果系统已经被选定，则数据被重新导入一次。（如图4所示）
图4 系统选择对话框
3.4 根据用户数据自动生成线束布线设计图

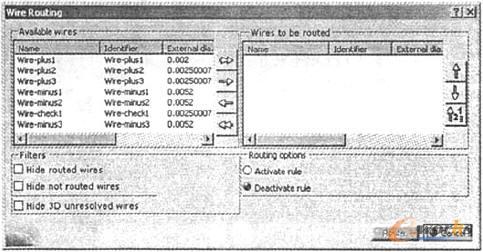

选择自动布线按钮，布线对话框打开。（如图5所示）
图5 自动布线对话框
3.5 把参数选定以后，系统会自动更新数据树

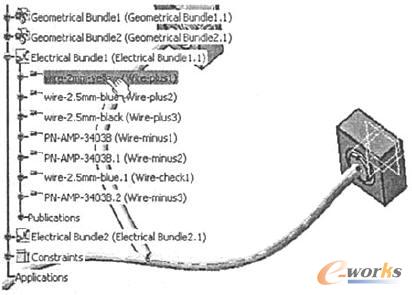

只要鼠标经过数据树时就可以包含选定线的线束元件。（如图6所示）
图6 设计完成的电气线束布线图
4 结束语
CATIA V5已不仅是一个设计工具，远远超过了在屏幕上定义产品的阶段，其基于知识工程的架构、DMV技术、并行工程的环境能连接产品开发过程各个阶段的知识，使得能够共享产品开发各阶段、各部门的信息和想法，从而得到能动的反馈，不仅能得到最佳的设计结果，还能激发产品的创新。未来的时代是一个电子化的时代，产品设计也将迈向电子协同，以充分利用网络的功能，加快产品的开发速度和对市场的快速反应能力，CATEA V5的知识驱动的设计方法和支持电子商务的能力无疑会给企业带来更强的竞争力。把船舶设计，尤其是船舶电气设计导入到这样的平台一定大有可为。
