CATIA V5在船舶电气设计中的应用

2 CATIA的技术特点

    CATIA V5在开发时使用了前沿的技术标准，包括基于JAVA和Web技术、C++语言、面向对象的设计思想(0-0)、STEP-SDAI、OpenCL、OLE/Corha和Visnal Basic Jounerling等，使之具有下列几个特点。

    (1)单一的数据结构，各个模块全相关。

    (2)端到端的集成系统。

    (3)以流程为中心

    (4)创新的用户界面，易学易用

    (5)独一无二的知识工程架构

    (6)先进的混合建模技术

    (7)CATIA具有在整个产品周期内方便的修改能力

    (8)并行工程的设计环境

    (9)强大的电子样机技术

    (10)开放平台

    (11)面向设计的工程分析

    (12)完善的加工解决方案

    (13)支持电子商务。

3 基于CATIA V5的船舶电气设计的基本思路和方法

    以下我们以电气线束布线设计为例，来介绍基于CATLA V5船舶电气设计开发的方法和思路。

    3.1 CATIA起动

    (1)在WINDOWS桌面上双击运行图标CATIA P3 V5R15。

    (2)在Start菜单下选择不同的模块进入到不同的工作环境中：选择EWR——Electrical Wire Routing电气线束布线设计。（如图l所示）

    图1 启动CATIA V5中的EWR

    3.2 通过新线束按钮新建一个新线束，打开一个新线束对话框

    （如图2所示）选择完毕后，就会在激活的设计产品中自动添加一特征树。（如图3所示）

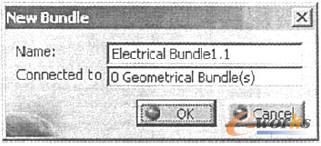

    图2 新建线束对话框

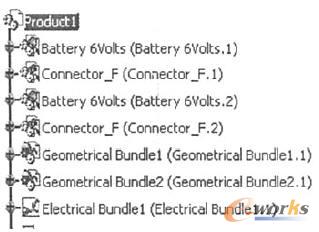

    图3 新建线束特征树
