NXCAM在模仁CAM加工中的应用

发布时间：2012-08-02 作者：周晓刚来源：万方数据

关键字：模仁编程加工数控加工工艺 NXCAM

收藏好文推荐打印

本文以模仁编程加工为例，主要通过模仁的数控加工工艺及NXCAM灵活的数控编程技巧的讲解，使读者对利用NXCAM进行零件的数控加工有更深刻的理解，从而大大简化编程步骤，提高加工效率。

（二）刀轨的检查、校验

为确保程序的安全性，必须对生成的刀轨进行检查、校验，主要看刀路是否有明显的过切或者加工不到位，或者是否发生干涉等现象。可以借助NXCAM的过切检查进行校验。对发现的问题应该及时调整参数，再重新进行计算、校验，直到准确无误为止。

（三）NC程序的生成

完成上述所有操作后，生成的是刀位文件，刀位文件必须经过处理后才能转换成数控机床可以识别的NC程序。而不同的数控机床所采用的数控系统不同，因此，后置处理必须是针对指定机床的某一数控系统。本文采用的是针对发那科16系列的后处理程序，部分NC程序如下。

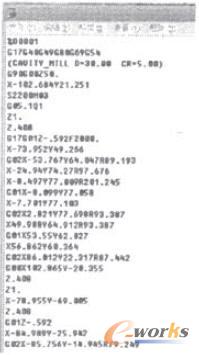

图6 部分NC程序

通过对典型的模仁工件进行铣削加工，介绍了运用NX智能软件的方法，利用其CAD/CAM的强大功能。一方面可以方便的实现数控编程，生成高效、高精度的NC程序；另一方面可以通过仿真和过切检查来校验刀具路径。及时做出相应的修改，从而大大提高了加工效率，缩短了生产周期。

共3页
