CAM编程软件中刀路轨迹线的灵活应用

发布时间：2012-01-20 作者：程贞虎来源：万方数据

关键字：数控编程 CAM软件刀路轨迹应用 MasterCAM

收藏好文推荐打印

本文阐述了刀路轨迹线在CAM编程软件中的重要性及几种灵活应用技巧。

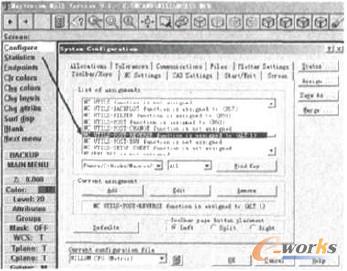

NC文件转换成NCI文件设置如图5所示。

图5 NC文件转换成NCI文件设置

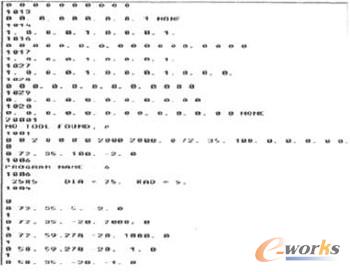

NC文件转换成的NCI文件如图6所示。

图6 NC文件转换成的NCI文件

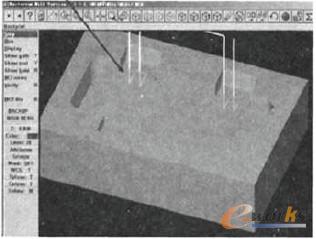

NCI文件转换成的加工图形文件(直观分析现场加工情况)如图7所示。

图7 NCI文件转换成的加工图形文件

(5) 第五种应用功能：辅助构图功能

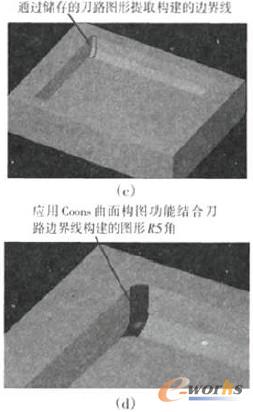

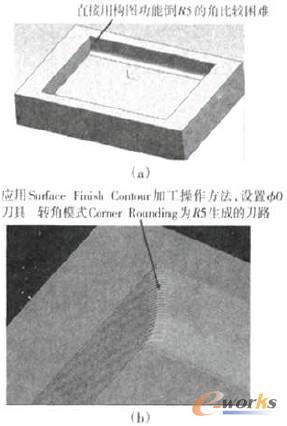

在某种情况下，直接用软件的CAD构图功能构建图形无法达到产品的要求，这时可以通过刀路运算储存轨迹图形作为辅助线来构建图形。具体实例如图8所示。

图8 辅助构图实例

刀路轨迹线在应用CAM软件进行数控编程的过程中有很多用途，对产生更合理更高效的刀路有很大的帮助。但大多数用户只是应用到第一种功能，这远远不够。希望能够有更多的用户进行更深层次的研究应用。当然这种应用不只是在MasterCAM软件中，其它软件(UG、PowerMill、Cimatron)等同样适用。

共2页
