基于NX CAM的复杂型腔的实体造型及铣削加工

1 前言

    模具是塑件生产的重要工艺装备之一。在现代塑件生产中，合理的塑料模具结构设计，高效的塑料模具没计方法、先进的塑料模具制造技术是必不可少的因素。因而对模具设计与制造的周期和质量提出了更高的要求，促使塑料模具设计和制造技术不断向前发展。利用UG的三维实体造型和虚拟加工模块，对顶盖模具凸凹模进行了实体造型及铣削加工。

2 三维实体零件的创建和零件分析

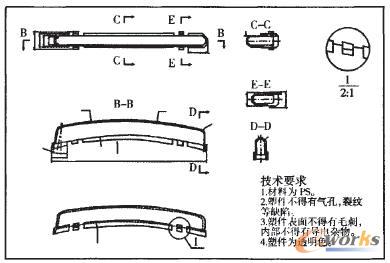

    顶盖零件图，如图1所示。

    图1 顶盖零件图

    在建模模块的草绘界面中，通过绘制截面、拉伸、拔模角、偏置、边倒圆、合并、抽壳、求差、镜像等操作完成顶盖三维实体造型，如图2所示。

    由图2可知，顶盖外表面为圆弧面，已抽壳，底部有台阶和几个方孔。该顶盖结构简洁，美观大方，内部没有过于复杂的实体特征。在创建模具分型面时可以使用手动搜索分型线进行创建。由于此零件尺寸较小，模具创建时为一模两腔。在模具分型面创建完成后，还应进行模具分型面的合并。

    图2 顶盖的三维实体造型

    在UG4.0中，打开已经造型完的产品，进入注塑模模块，设置参数后初始化。设置模具坐标系，点击工件，设置默认尺寸，模具型腔布局为一模二腔。点击分型按钮、编辑分型线、析出区域。创建凸模(型芯)，如图3所示。

    图3 凸模实体模型

    创建凹模(型腔)，如图4所示。

    图4 凹模实体模型
