PLC和人机界面组合的控制系统研究

发布时间：2012-11-23 作者：陈永利李玉鼎来源：万方数据

关键字：PLC 人机界面顺序控制抢答器

收藏好文推荐打印

PLC和人机界面组合是现代工业控制中的一种新方法。介绍了PLC和人机界面在六路抢答器控制系统中的应用,着重论述了系统硬件和软件设计方案。实际应用表明,该系统具有运行稳定、可靠性高、实用性强等特点。

2．3．2程序设计

1)顺序控制功能图程序设计

根据六路抢答器的控制要求和工序图，分析可知该控制系统满足不同的要求进入不同的分支，每个分之中按一定的顺序依次执行。属于典型的顺序控制结构，因此采用选择性分支结构进行功能图程序的设计。设计的功能图程序如图4所示。

2)顺序控制继电器分配

SO．0初始状态；SO．1允许抢答状态；S1．1第一组正常抢答状态；S1．2第二组匝常抢答状态；S1．3第三组正常抢答状态；s1．4第四组正常抢答状态。s1．5第五组正常抢答状态；S1．6第六组正常抢答状态；S2．1第一组违规抢答状态；S2．2第二组违规抢答状态；S2．3第三组违规抢答状态；S2．4第四组违规抢答状态；S2．5第五组违规抢答状态；S2．6第六组违规抢答状态。

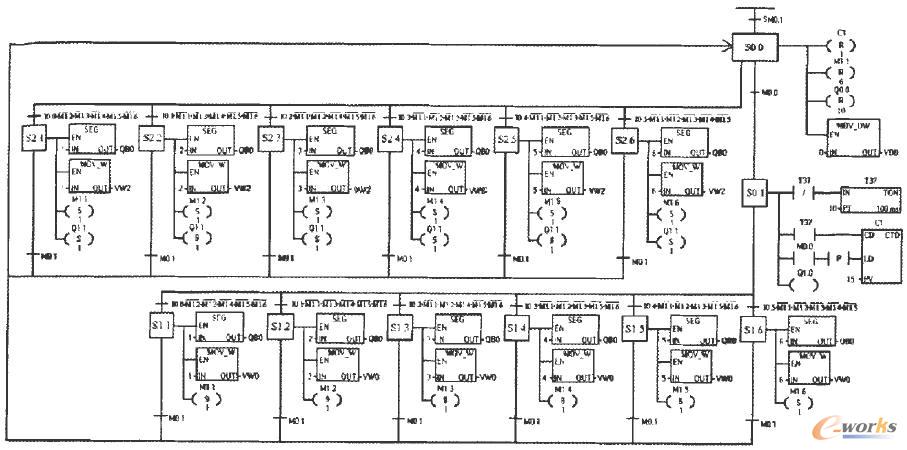

图4 六路抢答器控制功能图程序

3 结束语

将PLC与触摸屏结合进行控制系统的设计，既可以提高系统的可操作性，还可以节省I/O点敬，代替传统的按钮、指示灯等设备，减少PLC的外部接线，提高系统的可靠性。目前该系统以投入使用，实践证明该系统稳定可靠，有一定的推广价值。
