PLC和人机界面组合的控制系统研究
PLC和人机界面组合是现代工业控制中的一种新方法。介绍了PLC和人机界面在六路抢答器控制系统中的应用,着重论述了系统硬件和软件设计方案。实际应用表明,该系统具有运行稳定、可靠性高、实用性强等特点。
2．2 触摸屏画面设计
K-TP178触摸屏使用丙门子公司的WinCCflexible软件进行画面的组态，因使用画面中的按钮发送开始与复位信号，PLC程序执行的结果要控制画面中的指示灯，因此必须将画面中的图形对象与PLC中的编程元件建立变量连接。画面中的图形对象与PLC的编程元件的关系如表2所示。在WinCC flexible软件中进行画面组态时，先进行连接设置，再进行变景设置，再进行画面组态，设计触摸屏组态画面如图2所示。触摸屏画面设计好后通过通信线将组态画面下载到触摸屏中。

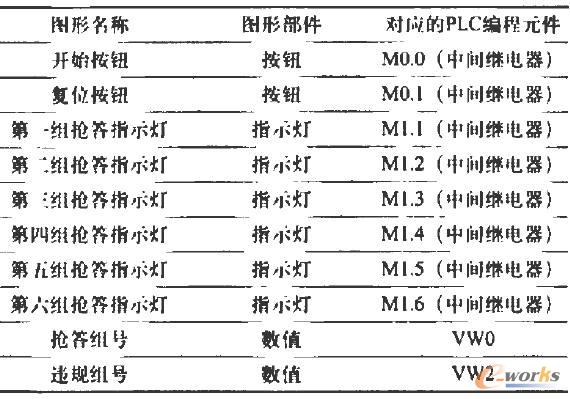

表2 触摸屏图形与PLC的编程元件关系表

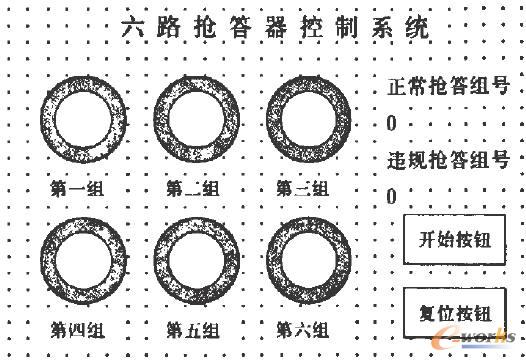

图2 触摸屏组态画面

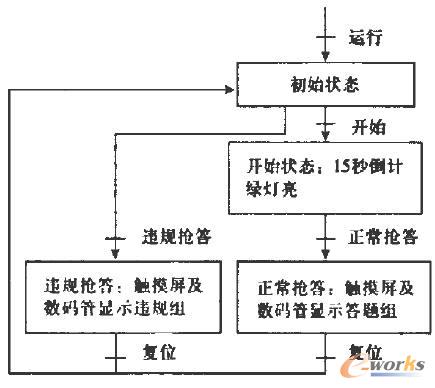

2．3．1工序图根据控制要求，绘制抢答器的工序图如图3所示。
图3 抢答器控制工序图
