2012年PLM征文：CAD/CAM/CAPP/PDM集成系统的应用

    3.2 建立工程BOM和工程专用资源库

    在生产准备阶段，根据外来的二维图纸在PDM中手工建立工程BOM结构。工程BOM结构和产品装配关系并不等同。下面是一个参考的工程BOM结构图。

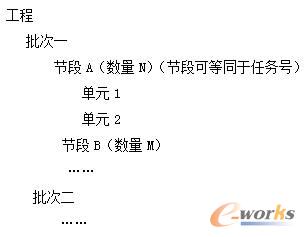

    图2 工程BOM结构图

    节段下的装配关系和产品装配关系一致，通过每个批次下反映当前批次要生产的节段，未来PDM和ERP接口的汇总位置也可以以批次为单位，实现逐批设计，逐批制造下同步分阶段传输信息。

    可提供PDM和ERP接口，产生PDM的产品节段结构时，PDM根据ERP接供的任务表（反应当前要生产的批次的节段和节段数量），如果节段结构在PDM中已经存在，则可以读取PDM系统内已有节段装配结构信息，产生完整的当前批次产品结构信息，并可以进行后续相关的信息汇总。而且套料计算时可以准确获得制造BOM信息，因为在每个批次下不同节段数量是精确的。

    如果工程BOM先在ERP中建立，则可利用PDM自带的BOM工具从ERP系统中自动获得工程BOM结构，此时工程BOM结构只有任务号（批次号）和核算号（节段号）。节段、单元代号和PRO/E中相应零部件代号一致。

    工程BOM建立完成后，可以将桥梁线型构造、节段划分、设计要领、工艺技术准备、装配、焊接、涂装工艺等文件作为工程的关联对象入库，后续设计过程中设计人员都可以参考。

    在装配、焊接、涂装工艺设计过程中手工产生钢材、焊材、涂料预估清单，将由ERP负责管理，以数据表的形式提供给PDM，PDM可将此数据表建立专用于某一工程的企业资源库，作为特定某一工程的材料标准库在零件设计或编制工艺时使用。

    然后在开目工艺资源管理器中建立相应的链接，今后在本工程下创建新零件选择物料时，或者在编制装配、焊接、涂装工艺文件时，将在对应栏目自动显示对应预估清单的物料，并访问到ERP的物资编码库全部字段记录。

    3.3 PRO/E文件入库到PDM系统中

    3.3.1 PRO/E外部建模

    在PDM系统外部利用PRO/E建模时，有如下要求：

    在PRO/E中零部件代号需要调编码产生，需要将开目编码管理器集成到PRO/E中，这样在填写代号或其它定义了编码的属性时，可以调用开目编码管理器或企业资源管理器填写。在填写编码时，如果代号已经存在，在PRO/E环境下能提示“该零部件在PDM环境下已经存在，是否加载已有的三维模型？”如果选择同意则自动引入已有的零部件模型，相当于借用。如果选择不同意，则需要另外创建新代号或新版本。一般情况下选择创建新代号。

    在PRO/E中零部件也要填写物资代码，材料牌号，材料规格，材料单价等需要从ERP库中获取的属性，需要将开目工艺资源管理器集成到PRO/E中，这样在填写材料属性时，可以调用开目企业资源管理器填写。在填写物资属性时物资选择范围默认是钢材预估清单中的种类。

    在PDM中提供PRO/E三维国标标准件分类库，在PRO/E设计时可以利用插件调用三维标准件引入到PRO/E设计环境中作为一个或多个（当标准件数量不唯一时）实体参与装配。

    在PRO/E设计环境中，对焊接件的焊接特征统一标注焊接特征参数，这些参数表要集中提取信息保存，后续针对每个焊接特征将汇总焊接材料清单。如果在PRO/E不能支持焊接参数管理要求的情况下，未来也可以考虑直接在焊接件对应的焊接特征参数表中填写焊接特征参数，并用于后续集成接口。

    3.3.2 利用PDM提供的BOM展开工具入库PRO/E模型

    在PDM中进入BOM工具调用PRO/E展开接口；

    将PRO/E文件从本地计算机引入后展开；

    入库时要能自动提取结构关系，零部件属性，三维模型和焊接特征参数。
