GibbsCAM车铣复合加工编程应用

发布时间：2012-10-01 来源：Cimatron

关键字：GibbsCAM 车铣复合加工编程加工

收藏好文推荐打印

车铣复合机床的发展，也对CAM软件提出了更多的要求，复杂的车铣复合设备用传统的手工编程是很难实现的，并且效率很低。很多传统的以铣削为发展方向的CAM软件也是无法完成这种类型的编程。而GibbsCAM软件顺应机床发展形势，支持这些多主轴、多刀塔的车铣复合设备。本文就以一个带Y、C轴的车铣复合的加工实例，向大家介绍GibbsCAM软件在车铣复合加工过程中如何利用Y、C轴来加工槽和孔。

●新建坐标平面XZ平面：

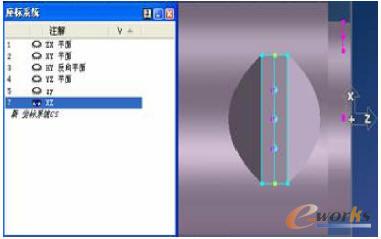

图13 新建坐标平面XZ平面

●新建成型刀具：

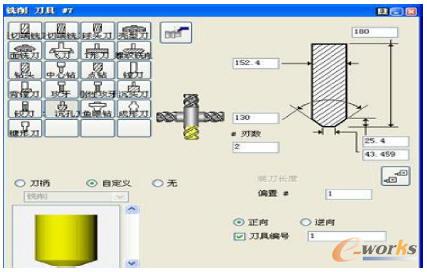

图14 新建成型刀具

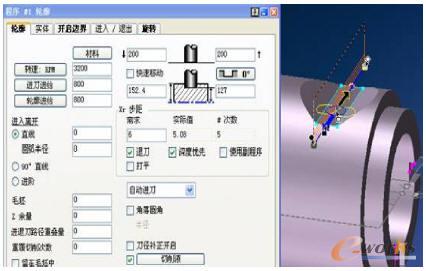

●拖动该刀具和轮廓加工策略到工艺表中进行加工参数设置：进到点位置、加工起始点以及刀具转速和进给，计算结果如下：

图15 加工参数设置

●下面采用自动钻孔策略将圆柱面上的3个孔进行编程：

1.孔进行特征提取和分类：

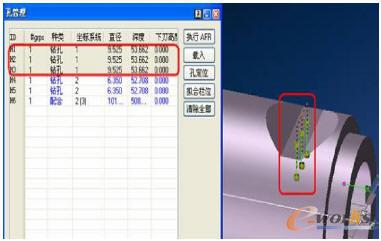

图16 特征提取和分类
